在當今電子設備設計中，電源管理芯片的性能和尺寸成為至關重要的考量因素。尤其是在空間受限的應用場景中，如何在有限的空間內實現高效能的電源轉換，是工程師們面臨的一大挑戰。今天，我們來探討一款專為解決這一問題而設計的高效率、高輸入電壓同步降壓型DC-DC開關穩壓器——ADP2360。

ADP2360是一款在寬輸入電壓范圍（4.5 V至60 V）內工作的同步降壓型DC-DC開關穩壓器，能夠提供最高達50 mA的連續輸出電流。它不僅適用于多種電壓源功率的調整，還能在空間受限的應用中發揮重要作用。ADP2360提供了靈活的輸出電壓選項，包括可調輸出（0.8 V至VIN）以及3.3 V和5.0 V工廠可編程的固定輸出電壓型號，滿足不同設備的電源需求。

ADP2360采用單脈沖PFM架構，并具備可調IPEAK控制功能，能夠有效降低輸入和輸出紋波。這種設計不僅提高了電源的穩定性，還優化了應用工作條件下的效率，實現了最小的電感兼容型尺寸。此外，ADP2360還提供了可調IPEAK電流限值，最高可達140 mA，進一步增強了其在不同應用場景中的適應性。

為了方便系統監控和控制，ADP2360配備了一個電源良好（PG）引腳，用于指示輸出電壓是否處于良好狀態。它還具備一系列保護功能，如100%占空比工作、精密使能控制、外部軟啟動控制、欠壓閉鎖和熱關斷等，確保電源系統在各種工作條件下的安全性和可靠性。

在設計上，ADP2360無需外部補償，這大大簡化了電路設計。對于固定輸出電壓選項，解決方案至少需要三個外部元件，而ADP2360的集成設計減少了外部元件的需求，降低了總體成本。它采用3 mm × 3 mm、8引腳LFCSP封裝，工作結溫范圍為?40°C至+125℃，這種緊湊的封裝形式使其非常適合于對空間有嚴格要求的應用。

ADP2360應用領域

ADP2360的高性能和小尺寸特性使其在多個領域具有廣泛的應用前景：

4 mA至20 mA環路供電型系統：在工業自動化和過程控制中，ADP2360能夠?yàn)榄h(huán)路供電系統提供穩定的電源。

HART調制解調器：在工業通信中，ADP2360的高效能和小尺寸設計使其成為理想的電源解決方案。

樓宇自動化：在智能建筑系統中，ADP2360能夠?yàn)楦鞣N傳感器和控制器提供可靠的電源。

分布式電源系統：在需要分散電源管理的系統中，ADP2360能夠提供高效、穩定的電源。

工業控制電源：在工業設備中，ADP2360的高輸入電壓范圍和高效率特性使其成為理想的電源選擇。

其他高VIN、低IOUT系統：在需要高輸入電壓和低輸出電流的應用中，ADP2360能夠提供高效、可靠的電源解決方案。

ADP2360產品特性

ADP2360的主要特性包括：

寬輸入電壓范圍：4.5 V至60 V，適用于多種電源環境。

可調輸出電壓范圍：0.8 V至VIN，提供靈活的電壓調整能力。

工廠可編程的固定輸出電壓選項：3.3 V至5.0 V，滿足不同設備的需求。

高效率：在VIN = 9 V時，VOUT = 3.3 V，IOUT = 10 mA時效率高達90%；在IOUT = 1 mA時效率為87%。

低關斷電流：<4 μA，降低待機功耗。

低靜態電流：12 μA（休眠模式下），提高電源效率。

100%占空比工作：確保在各種負載條件下的穩定性。

欠壓閉鎖（UVLO）：保護電源系統免受低電壓影響。

無需外部補償：簡化電路設計，降低總體成本。

帶精密閾值的使能輸入：提供精確的電源控制。

可編程軟啟動：防止啟動時的電流沖擊。

電源良好輸出：提供輸出電壓狀態的實時監控。

熱關斷（TSD）保護：確保在高溫環境下的可靠性。

ADP2360引腳圖

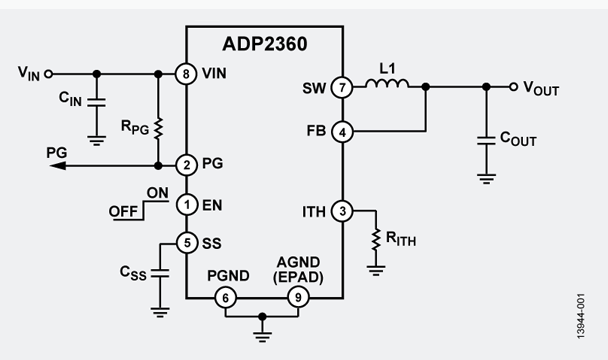

ADP2360原理圖

ADP2360原理圖

ADP2360ACPZ-3.3-R7

ADP2360ACPZ-5.0-R7

ADP2360ACPZ-R7

ADP2360以其高效率、高輸入電壓范圍、靈活的輸出電壓選項和緊湊的封裝形式，成為同步降壓型DC-DC開關穩壓器領域的理想選擇。它不僅能夠提供穩定的電源輸出，還通過多種保護功能和靈活的編程選項，確保了在各種應用場景中的安全性和可靠性。無論是在工業自動化、樓宇自動化還是其他高輸入電壓、低輸出電流的應用中，ADP2360都能提供高效、可靠的電源解決方案。如果你正在尋找一款高性能、小尺寸的電源管理芯片，ADP2360絕對值得你的關注。如需ADP2360產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
