在現代電池化成與測試系統中，對電流、電壓的測量精度以及能量轉換效率提出了更高的要求。為此，瑞薩電子代理-中芯巨能為您介紹一種基于瑞薩電子高性能32位MCU的系統設計方案，具備雙向電源轉換能力，同時實現高精度的電流和電壓采樣控制，適用于電池測試、電源轉換及逆變器等應用場景。

系統架構概述

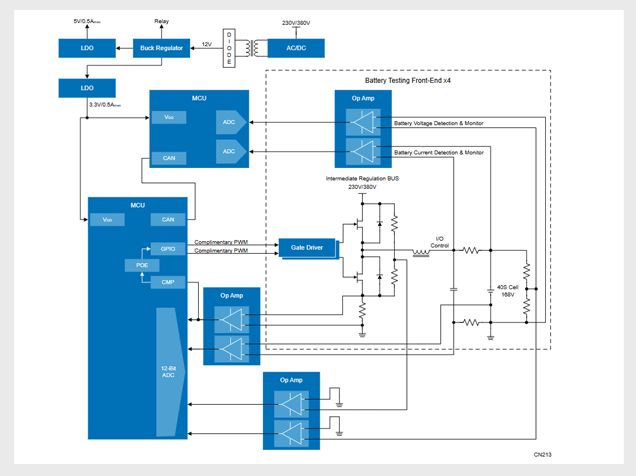

該方案采用瑞薩RA6T2和RA2A1雙MCU協同架構，分別負責電源轉換控制與模擬信號采集處理。通過軟硬件協同優化，系統實現了高集成度、高精度和良好的動態響應性能，具有較高的性價比優勢。下圖該方案的框圖。

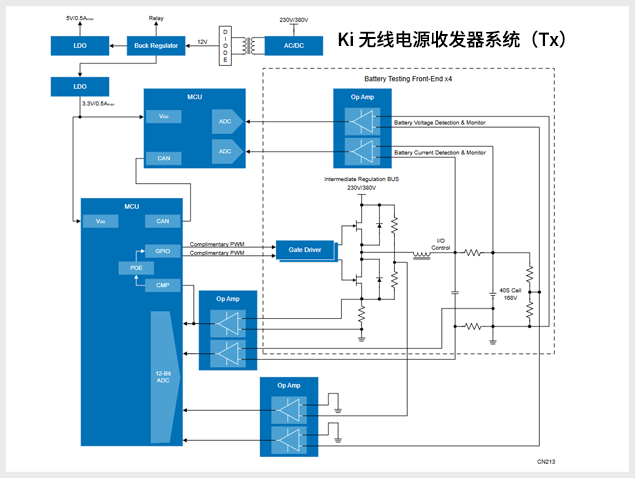

核心器件選型與功能解析

1. RA6T2：高性能電機與電源控制MCU

RA6T2搭載240MHz Arm Cortex-M33內核，支持TrustZone安全擴展，并內置高實時控制引擎，適用于需要快速響應的雙向DC-DC或AC-DC轉換控制場景。其豐富的PWM資源可精確調節功率開關時序，提升能效表現。

2. RA2A1：集成24位ADC的高精度測量單元

RA2A1 MCU內置24位Sigma-Delta ADC，配合外部低噪聲運放（如ISL28291、READ2304G），可實現對電池電流與電壓的高精度采樣。其48MHz Cortex-M23內核足以支撐復雜濾波算法與校準邏輯，確保測量結果穩定可靠。

3. 電源管理IC配置

RAA214250：20V/500mA線性穩壓器，為ADC、傳感器等敏感電路提供干凈供電；

RAA211250：集成FET的30V/5A同步降壓穩壓器，具備內部補償和頻率可編程特性，適合作為主控電源模塊；

RV1S9231A：高隔離耐壓光電耦合器，支持2.5A輸出驅動能力，用于IGBT柵極驅動保護；

READ系列運算放大器：包括READ2304G和READ4606G，具備高帶寬、高轉換速率、低溫漂特性，適用于電流檢測放大、信號調理等環節。

*如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。中芯巨能為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務！

系統關鍵性能優勢

雙向電源轉換能力：結合RA6T2的PWM控制能力，實現高效充放電雙向能量流動控制；

高精度測量：RA2A1內置24位ADC配合溫度補償算法，實現μV級電壓分辨率和nA級電流檢測精度；

集成化程度高：減少外圍元件數量，提高系統穩定性并降低PCB設計難度；

靈活擴展性：模塊化設計便于擴展至多通道電池測試系統；

安全性強：多重過流、過溫、欠壓保護機制，保障系統長時間運行可靠性。

應用方向

本設計主要面向以下典型應用場景：

電池化成與測試設備：適用于鋰電池、超級電容等儲能器件的充放電測試；

雙向DC-DC變換器：用于新能源汽車、儲能系統中的能量回收與管理；

工業逆變器：實現高精度輸出控制與反饋監測。

隨著電池技術不斷發展，對測試與能量管理系統的要求也日益嚴苛。該基于瑞薩MCU的系統方案，在保證高性能的同時兼顧了成本控制，是當前電池測試系統中值得參考的一種實現路徑。對于工程師而言，合理利用RA6T2與RA2A1的功能組合，配合外圍器件優化設計，將有助于構建更加精準、高效的測試平臺。
