隨著現代生活節奏的加快，人們的工作壓力增加、運動量減少以及作息習慣不規律等因素，導致高血壓發病率持續上升，成為公眾關注度最高的疾病之一。電子血壓計作為一種有效的血壓測量工具，不僅適用于高血壓患者的診斷和治療，也適用于高風險人群的監測和預防。隨著居民健康意識的提高，電子血壓計的市場需求也在不斷擴大。

血壓計利用示波法測量的原理

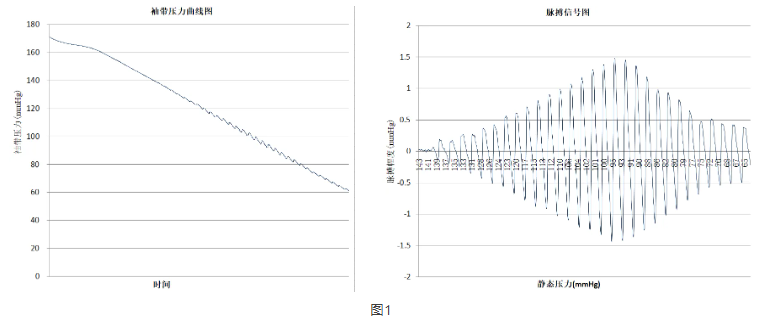

示波法（振蕩法）是一種通過檢測血液流動時碰撞血管壁產生的振動來判定血壓的方法。這種方法通過查找源于血管壁的搏動包跡，并根據包跡與動脈血壓之間的關系，得到血壓值。具體來說，血壓計測量到的是一條疊加了振蕩脈搏信號的遞減的壓力曲線（圖1左），脈搏波（圖1右）幅度最大的點所對應的靜態壓力即為平均動脈壓。這些成對的袖帶壓力值與相應的袖帶壓力振蕩脈搏波被記錄下來，通過一定的數學算法，最終得出收縮壓及舒張壓。

SD82F465血壓計方案優勢

杭州晶華微電子提供的SD82F465血壓計方案具有以下顯著優勢：

恒流激勵：內部運放與傳感器構成恒流激勵源，大幅降低傳感器溫漂影響，使測量信號更準確。

差分放大：外圍電路配合內置運放，實現信號的差分放大。

充放氣控制：芯片內置PWM驅動電路，實現勻速充放氣控制。

LCD驅動：支持3種LCD驅動模式，驅動電壓2.7V~5.2V可選，驅動A/B波形可選。

音頻輸出：內置12bits DAC，配合音頻Flash芯片，實現音頻輸出。

開發支持：晶華微提供產品開發支持，降低客戶開發成本。

SD82F465芯片性能特點

8位MCU：32MHz MAX，128k Bytes FLASH，8k Bytes SRAM。

高精度ADC：19.3bits@15sps (Gain = 16，F(xiàn)SR = ±2.4V)，offset與Gain可調。

12bits DAC：2路12bits DAC，可用于音頻信號輸出。

高頻RC振蕩器：32MHz (校準后常溫頻率偏差小于±1%，-10℃~40℃溫度范圍±1%)。

低頻RC振蕩器：32kHz。

晶體振蕩器：支持32.768kHz，RTC支持時/分/秒功能。

PWM/PFD：3路獨立16bits PWM/PFD，PWM duty：1/32768~32768/32768。

LCD驅動：支持4COM x 48SEG、6COM x 46SEG、8COM x 44SEG三種驅動模式，驅動電壓可選2.7V~5.2V，驅動A/B波形可選。

傳感器電壓激勵：內置傳感器電壓激勵輸出:2.1V、2.4V、2.7V、3.0V、3.3V、3.6V、3.9V、4.2V、4.5V、VDD 可選。

正弦波輸出：輸出頻率1kHz~200kHz可選，支持自定義波形的頻率、周期、相位。

ACM基準信號：輸出1.2V的ACM基準信號。

軌到軌運放：4個軌到軌運放OP1/2/3/4，失調可軟件校準。

溫度傳感器：內置溫度傳感器，可以單點校正，支持自動正反測。

低壓檢測電路：內置低壓檢測電路。

通信接口：2路UART、1路I2C、1路SPI。

捕捉輸入口：內置1路捕捉輸入口CCP。

定時中斷：內置16bits Timer0/2/3，用于定時中斷等。

蜂鳴器輸出：1路蜂鳴器輸出驅動，驅動的時鐘和頻率可設置高精度。

外部中斷：3個外部中斷，INT0~2。

按鍵中斷：16個按鍵中斷，KEY0~15。

工作電流：系統時鐘 4MHz，模擬模塊工作電流 3mA，休眠電流 1μA，待機狀態下加 RTC 典型值 2μA。

工作電壓范圍：2.2V~5.5V。

工作溫度范圍：-40℃~85℃。

ESD保護：Air 15kV，Contact 8kV。

如需SD82F465產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

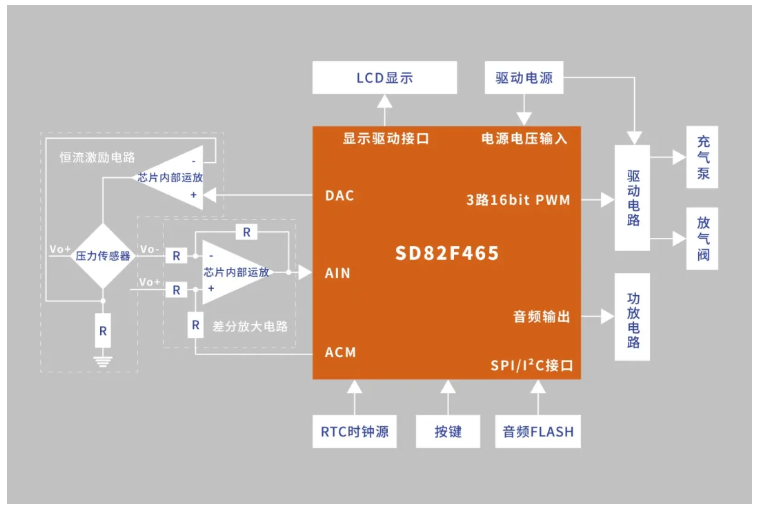

血壓計電路框圖

總結

本文介紹的SD82F465 SoC芯片方案，充分利用了芯片內置的豐富硬件資源，能夠節省血壓計大部分外圍元器件，與其他通用SoC相比成本更低。SD82F465芯片支持C語言進行軟件開發，提供完整的SDK和庫函數，方便軟件工程師開發。此外，強大的技術團隊提供技術支持，有效降低了產品研發門檻，大大縮短了項目開發周期。該方案在提高測量精度的同時，還提供了豐富的功能和靈活的配置選項，是高性能電子血壓計的理想選擇。
