瑞薩電力線通信 (PLC) 線路驅動器常用于寬帶 HomePlug (IEEE 1901.1) 和 G.hn (ITU-T G.9960) 應用，以及窄帶 PRIME 和 G3-PLS 應用 (CENELEC-A)。瑞薩代理商-中芯巨能為您提供瑞薩電力線通信 (PLC) 線路驅動器選型表及產品簡介。

瑞薩電力線通信 (PLC) 線路驅動器選型表

現貨供應瑞薩電力線通信 (PLC) 線路驅動器，一片起訂，為終端制造企業提供選型指導+樣片測試+技術支持等服務。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。或者撥打24小時采購熱線：133-1083-0171。

ISL15102簡介

ISL15102 是一款單端口差分線路驅動器，專為電力線通信 (PLC) 應用而開發。該設備旨在驅動重線路負載，同時保持正交頻分復用 (OFDM) PLC 調制解調器鏈路所需的高線性度。ISL15102 具有禁用控制引腳 (DIS)。在禁用模式下，線路驅動器進入低功耗模式，輸出在高接收信號幅度的情況下保持高阻抗，從而提高 TDM 接收信號完整性。ISL15102 具有內置熱保護。當內部溫度達到 +150°C（典型值）時，驅動器將關閉以防止損壞設備。內部輸入 CM 緩沖器可最大程度地擴大動態范圍并減少應用電路中的外部元件數量。ISL15102 采用熱增強型小尺寸 (4mmx5mm) 24 Ld QFN 封裝。 ISL15102 的額定工作環境溫度范圍為 -40°C 至 +105°C。

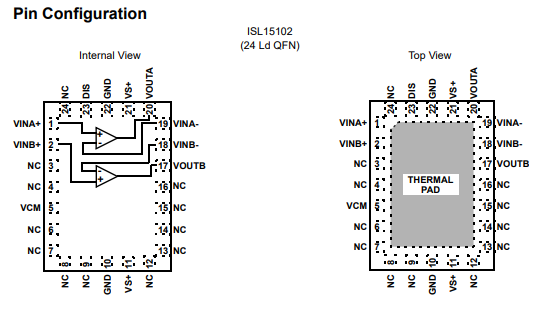

下圖是ISL15102引腳圖

ISL15102A簡介

ISL15102A 是一款單端口差分線路驅動器，專為電力線通信 (PLC) 應用而開發。該設備旨在驅動重線路負載，同時保持正交頻分復用 (OFDM) PLC 調制解調器鏈路所需的高線性度。

ISL15102A 具有禁用控制引腳 (DIS)。在禁用模式下，線路驅動器進入低功耗模式，輸出在高接收信號幅度的情況下保持高阻抗，從而改善 TDM 接收信號完整性。ISL15102A 具有內置熱保護。當內部溫度達到 +150°C（典型值）時，驅動器將關閉以防止損壞設備。內部輸入 CM 緩沖器可最大限度地擴大動態范圍并減少應用電路中的外部元件數量。ISL15102A 采用熱增強型小尺寸（4mmx5mm）24 Ld QFN 封裝。

ISL15102A 的額定工作環境溫度范圍為 -40°C 至 +85°C。

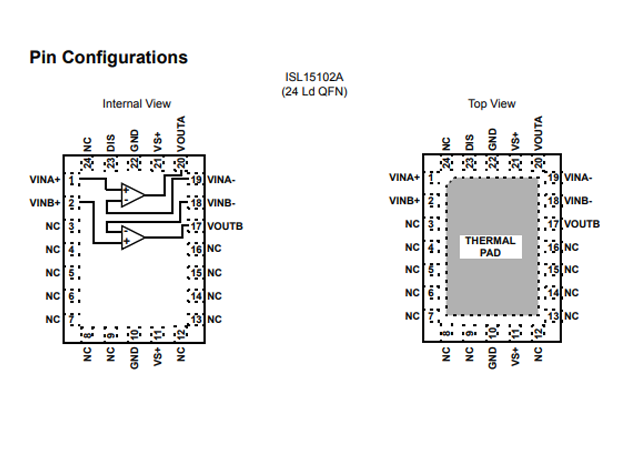

下圖是ISL15102A引腳圖

ISL1571簡介

ISL1571 是一款雙運算放大器，專為正交頻分復用 (OFDM) 和擴頻通信 (SSC) 解決方案中的 PLC 線路驅動而設計。該器件具有 750mA 的高驅動能力，每個放大器僅消耗 6mA 的電源電流，并采用 4.5V 至 12V 的單電源供電。該驅動器在 150kHz 至 25Ω 負載下可實現 -80dBc 的典型失真。ISL1571 采用熱增強型 16 Ld QFN 或 10 Ld HMSOP 封裝，可在 -40°C 至 +85°C 的整個溫度范圍內工作。ISL1571 具有控制引腳 BIAS0 和 BIAS1，用于控制輸出的偏置和啟用/禁用。這些控制允許降低功率以適應應用的性能/功率比。 ISL1571 非常適合遵循 Homeplug 1. 0、Homeplug AV 和 UPA 標準的 PLC 的線路驅動應用。

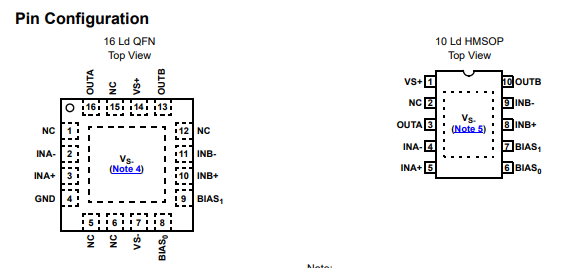

下圖是ISL1571引腳圖
