恩智浦的PMIC產品組合優化了電源管理，簡化了各種應用處理器的電源排序。這些PMIC集成了整個系統解決方案所需的開關和線性穩壓器。此外，它們還可以集成電池管理功能，包括電池充電器、紐扣電池充電器和電源通路選項。恩智浦的PMIC可以通過OTP進行配置，并能夠組合在一起打造專用的系統解決方案，其中包括滿足ASIL B/D級功能安全要求的交付成果。代理銷售恩智浦旗下全系列IC電子元器件-中芯巨能為您介紹恩智浦PMIC產品。如需以下產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

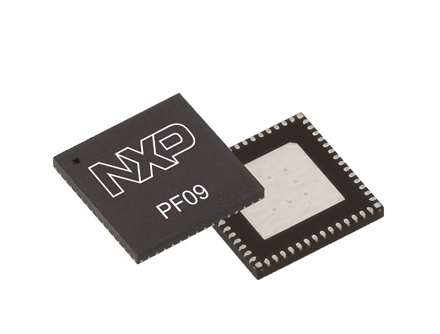

PF09樣品階段

PF09產品簡介

PF09電源管理集成電路（PMIC）專為基于i.MX95的高性能應用而設計。它擁有5個高效的降壓轉換器和4個線性穩壓器，為處理器、存儲器和其他外設供電。PF09在待機和低功耗模式下提供低靜態電流。PF09是根據汽車ISO26262和工業IEC61508安全標準開發的，包括功能安全特性，具有故障安全輸出和綜合自檢機制，是功能安全型系統劃分的一部分，目標是提供高度完整的安全級別，達到車規級ASIL D和工業SIL-2標準。

PF09產品特點

5個高效降壓轉換器——4個降壓轉換器支持多相和DVS功能

3個帶負載開關選項的線性穩壓器

一個永不停機的線性穩壓器

高級看門狗定時器/監測器

56引腳8×8mm QFN封裝

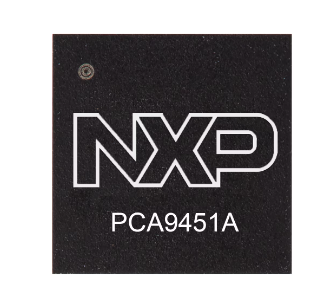

PCA9451A

PCA9451A產品簡介

PCA9451A是一款單芯片電源管理IC(PMIC)，用于在單芯鋰離子電池和鋰聚合物電池便攜式應用以及5 V適配器非便攜式應用中支持i.MX 93x系列處理器。該器件提供6個高效降壓穩壓器、3個LDO、1個400mA負載開關，2通道電平轉換器和32.768KHz晶振驅動器。

三個降壓穩壓器支持動態電壓調節(DVS)1以及可編上升和下降時間。降壓穩壓器支持遙測，對負載的IR下降進行補償，支持更高的性能以滿足關鍵供電軌道的精度要求。該器件的工作溫度范圍為–40°C至105°C，是工業、擴展工業和消費市場的理想選擇。

PCA9451A產品特性

具有內置有源放電電阻的400 mA負載開關

32.768kHz晶體振蕩器驅動和緩沖輸出

1個4A雙相降壓穩壓器，具有DVS功能和遙測功能

1個2A降壓穩壓器，具有DVS功能和遙測功能

1個3A降壓穩壓器

1個2A降壓穩壓器

1個1.5A降壓穩壓器

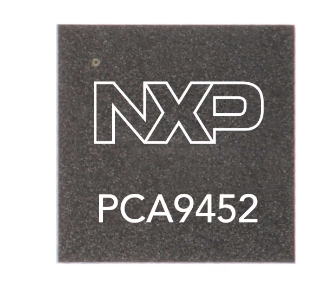

PCA9452

PCA9452產品簡介

PCA9452是一款單芯片AEC Q100 2級汽車電源管理IC(PMIC)，專為支持汽車應用中的i.MX93x系列處理器而設計。

該器件提供6個高效降壓穩壓器、5 個LDO、1個400mA負載開關、2通道電平轉換器和32.768KHz晶振驅動器。3個降壓穩壓器支持動態電壓調節(DVS)功能以及可編程的上升和下降時間，這些降壓穩壓器支持遠程感測以補償降壓穩壓器負載的IR壓降。該器件的工作環境溫度范圍為-40°C至105°C。

六個降壓穩壓器用于為i.MX93x應用處理器和DRAM存儲器供電。 LDO1靜態電流超低，可為安全非易失性存儲器(SNVS)供電，因?yàn)楫?dāng)輸入電壓有效時，該LDO始終處于"ON(開啟)"狀態。

PCA9452集成了邏輯轉換器，是一種具有自動方向感測功能的2位雙電源轉換收發器。它支持雙向電壓電平轉換，可以用作I2C的電平轉換器。400mA負載開關為具有內置放電電阻的SD卡提供3.3V電源。

PCA9452產品特性

具有內置有源放電電阻的400mA負載開關

32.768kHz晶振驅動和緩沖輸出

1個6A雙相降壓穩壓器，具有DVS功能和遙測功能（BUCK1和BUCK3在雙相模式下工作）

1個3A降壓穩壓器，具有DVS功能和遙測功能

1個3A降壓穩壓器

兩個2A降壓穩壓器

單芯片AEC Q100二級汽車電源管理集成電路(PMIC)，專為i.MX 93x系列而打造

PCA9420

PCA9420產品簡介

PCA9420/21是高度集成的電源管理IC（PMIC），旨在為低功耗微控制器應用或其他由鋰離子電池供電的類似應用和/或5V適配器非便攜式應用提供電源管理解決方案。

這些器件還集成了兩個降壓轉換器、兩個LDO和可編程輸出電壓。PCA9420集成了線性電池充電器，能夠通過I2C可編程恒定電流（CC）和恒定電壓（CV）充電至315mA電流。

這些芯片采用2.09mmx2.09mm，5x5凸點，0.4mm間距WLCSP封裝；以及3mmx3mm，24引腳QFN封裝。這款PMIC適用于低功耗微控制器或由鋰離子電池供電的類似應用。

PCA9420產品特性

適用于低功耗應用

船舶模式下典型的100nA靜態電流

解決方案總體規模小

內置“模式”配置，以適應支持不同MCU操作模式的快速模式切換

支持i.MX RT MCU

負載電源電壓2V（最小值），6.8V（最大值）

I2C接口和輸入控制

輸出電流：0.5A

PC9450AA/B/C

PCA9450產品簡介

PCA9450是一款單芯片電源管理IC(PMIC)，專用于在單芯鋰離子電池和鋰聚合物電池便攜式應用以及5 V適配器非便攜式應用中支持i.MX 8M系列處理器。適用于汽車和工業應用

該器件提供6個高效降壓穩壓器、5個LDO、1個400mA負載開關，2通道電平轉換器和32.768KHz晶振驅動器。3個降壓穩壓器支持動態電壓調節(DVS)功能以及可編程的上升和下降時間，這些降壓穩壓器支持遠程檢測以補償負載的IR下降。該器件的工作環境溫度范圍為-40°C至105°C。

PCA9450產品特性

3個3A降壓穩壓器，具有DVS功能和遙測功能

PCA9450A - 3個3A降壓穩壓器

PCA9450B - 兩個3A降壓穩壓器

PCA9450C - 雙相可配置的6A降壓穩壓器

1個3A降壓穩壓器

兩個2A降壓穩壓器

PCA9460

PCA9460產品簡介

PCA9460系列專為超低功耗應用而設計，如智能家居、樓宇功能安全及信息安全、可穿戴設備、智能家電和中型家電。

PCA9460A/B/C是一款單芯片電源管理IC (PMIC)，專門支持 i.MX 8ULP系列處理器。

該器件采用WSCSP42封裝，包含4個高效1 A降壓穩壓器、4個VLDO、一個SVVS LDO和4個150mohm負載開關。兩個降壓穩壓器支持動態電壓調節（DVS）功能以及可編程的上升和下降時間。

該器件的工作環境溫度范圍為-40°C至85°C。

PCA9460產品特性

兩個1 A降壓穩壓器

兩個帶DVFS的1 A降壓穩壓器

低Iq（低功耗模式下為1.5uA，正常模式下為5.5uA）

10mA SNVS LDO

靈活的電源開/關順序

Fm+ 1MHz I2C接口

輸出電流：1A

支持i.MX 8ULP MCU

I2C接口和輸入控制

PF0100

這款PMIC適用于整個i.MX 6產品組合，是入門級娛樂中控和聯網廣播的理想選擇

PF4210

這款PMIC適用于i.MX 8M系列應用處理器，是低成本消費電子應用的理想選擇

PF5030

PMIC專為S32Z/E2處理器而設計，可連接到恩智浦前端系統電源系列。

PF5103樣品階段

這款PMIC適用于帶集成電壓監測電路的汽車安全和工業應用

PF52

這款PMIC適用于具有高性能和低功耗要求的汽車應用，如ADAS、視覺和雷達

PF53

這款汽車應用PMIC可集成高性能12A降壓轉換器，為高端汽車處理器供電

PF81/82

這款PMIC適用于高性能的處理器應用，是i.MX 8/8X、S32V和Layerscape的理想選擇
