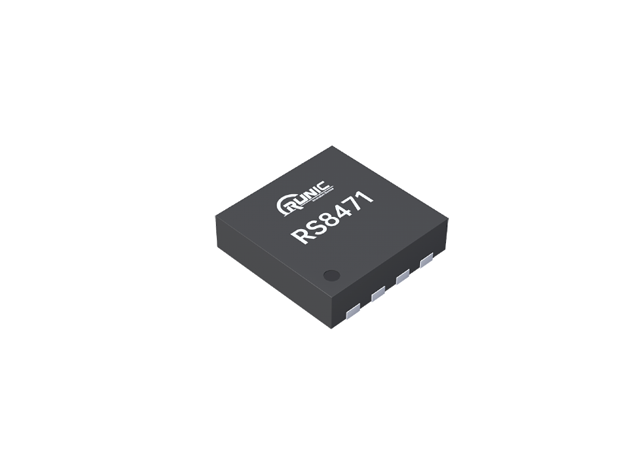

江蘇潤石最新推出的功率運算放大器RS8471是一款高壓、單通道、軌對軌輸入輸出的先進器件。該功率運算放大器在4.5V到24V的工作電壓范圍內發揮出色，具備最大峰值輸出電流為2.5A、失調電壓僅為3mV、增益帶寬積達25MHz，并提供65V/μs的高壓擺率，確保輸出信號迅速建立。這些卓越特性使得RS8471在多種供電場景中得以廣泛應用，尤其在TFT-LCD應用領域表現突出。代理銷售江蘇潤石旗下全系列IC電子元器件-中芯巨能，為您提供RS8471技術參數詳解、RS8471產品優勢、RS8471典型應用。

RS8471技術參數詳解

1.廣泛的供電電壓范圍：RS8471的供電電壓范圍為4.5V到24V，可以靈活適應不同的供電環境，包括±2.25V到±12V的雙電源供電。

2.強大的輸出性能：具備最大峰值輸出電流為2.5A，使其能夠應對大部分功率放大需求，確保輸出信號強大而穩定。

3.精準的失調電壓：RS8471的失調電壓僅為3mV，配以失調電壓溫漂為6uV/℃，保證了出色的直流特性和低增益誤差。

4.低噪聲設計：噪聲水平為20uVpp（f=0.1Hz至10Hz），使RS8471在對噪聲敏感的應用中表現卓越。

5.卓越的電源和共模抑制：高電源抑制比（90dB）和共模抑制比（68dB）提高了抗電源噪聲和共模干擾的能力。

6.高開環增益：提供100dB的高開環增益，確保了低增益誤差，使其在精密應用中表現出色。

7.高速輸出：具備65V/μs的壓擺率和25MHz的增益帶寬積，使得RS8471輸出更高速，特別適用于液晶顯示器等高性能應用。

8.溫度范圍廣泛：RS8471的工作溫度范圍為-40℃至85℃，適用于各種環境條件下的應用。

9.緊湊的封裝形式：采用DFN3×3-8L封裝，便于在各種設計中靈活應用。

RS8471產品優勢

-優異的直流特性：RS8471具備卓越的直流特性，高開環增益保證了低增益誤差，使其在精密電路中表現卓越。

-軌對軌輸入輸出設計：設計中采用軌對軌輸入輸出，最大化了信號的動態范圍，提高了信號鏈路整體的信噪比。

-適用于多種供電場景：寬電源電壓范圍使RS8471能夠適應多種供電場景，提高了器件的通用性。

-高速輸出，適用于液晶顯示器應用：高壓擺率和高帶寬的特性使得RS8471輸出更高速，尤其適用于對速度要求較高的液晶顯示器等應用。

-安全可靠的保護功能：RS8471具備輸出短路保護和熱關斷功能，提高了器件的安全性和可靠性。

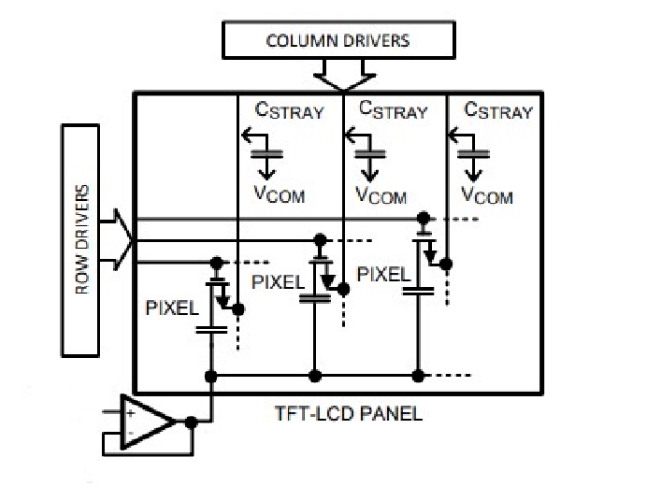

RS8471典型應用
