在汽車網絡架構持續演進的背景下,NCV7410作安森美一款符合IEEE 802.3cg標準的10BASE-T1S以太網收發器,為現代車載通信系統提供了高效、靈活且具備可擴展性的物理層解決方案。該器件不僅集成了MAC與PHY功能,還支持多點拓?fù)浣Y(jié)構,適用于區域控制架構下的復雜車載網絡環境。代理銷售安森美旗下全系列IC電子元器件-中芯巨能為您介紹NCV7410產品應用。如需NCV7410產品規格書、樣片測試、采購、BOM配單等需求,請加客服微信:13310830171。
NCV7410基于10BASE-T1S標準設計,能夠在單根非屏蔽或屏蔽雙絞線(UTP/STP)上傳輸數據,最大傳輸距離可達25米。其通信速率穩定在10 Mbps,并支持多個節點共享同一物理介質進行通信。這種能力使其特別適合用于簡化傳統汽車布線結構,降低整車網絡復雜度。
該芯片內置從屬模式SPI接口,可實現與主控MCU或SoC的低引腳數連接,從而減少PCB布局復雜度并提升系統集成度。圖1展示了NCV7410在典型應用中的連接方式。
圖1
此外,NCV7410采用QFNNW32封裝(尺寸為5 x 5 mm),具有良好的空間適配性,便于在緊湊型車載電子模塊中部署。
10BASE-T1S標準引入的多點拓?fù)浣Y(jié)構是汽車以太網發展的重要突破。與傳統的點對點連接不同,該拓?fù)湓试S多個設備接入同一總線型物理介質,形成類似CAN總線的共享網絡結構,但具備以太網的高帶寬和更豐富的協議棧支持。

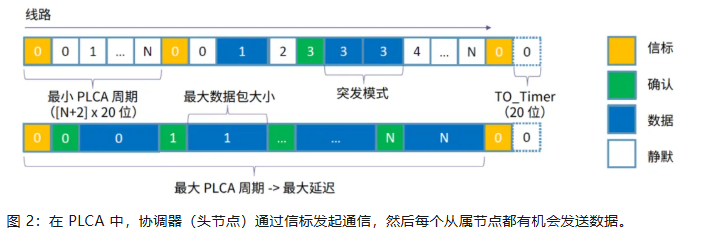

在實際部署中,每個NCV7410節點均可通過配置PLCA(物理層沖突避免)參數參與總線訪問控制。PLCA機制由一個協調器(通常為頭節點)周期性發送信標幀發起通信輪詢,各從節點根據分配的PLCA ID依次獲得數據發送機會。如圖2所示,這種方式有效避免了多節點并發通信時的數據沖突,提升了網絡整體效率。
NCV7410進一步引入了PLCA優先模式。在此模式下,較低的PLCA ID擁有更高的傳輸優先級,類似于CAN總線的仲裁機制。這一特性使得關鍵節點可以在時間敏感場景下優先獲取通信資源,增強了系統的實時性和可靠性。
對于工程師而言,NCV7410的應用有助于構建靈活的區域控制網絡架構。相比傳統基于域的獨立布線方案,使用10BASE-T1S多點拓?fù)淇梢燥@著減少線束數量和連接器復雜度,降低整車重量和裝配成本。
此外,該收發器支持動態節點擴展,用戶可根據需求靈活增加新節點而無需大規模修改現有布線,極大提升了系統的可維護性和升級能力。這在智能汽車快速迭代的今天具有重要意義。
綜上所述,NCV7410憑借其強大的多點通信能力、高效的PLCA機制以及靈活的系統集成特性,成為面向下一代智能汽車網絡架構的理想選擇。對于致力于優化車載通信系統的工程師來說,深入理解和應用該器件將有助于推動車載網絡向更高層次的智能化、模塊化方向發展。
