T30HM1TS2500（簡稱T2500）是基于全新Treo平臺（BCD65工藝）開發的高性能10BASE-T1S以太網收發器，集成了MAC與PHY功能，支持在共享介質網絡中實現10 Mbps速率下的多節點通信。該器件面向汽車區域控制架構設計，具備高集成度、低功耗和增強型網絡管理能力，適用于下一代車載通信系統。

架構組成與接口特性

T2500由CSMA/CD MAC控制器和物理層（PHY）組成，并內置物理層沖突避免（PLCA）機制，有效提升總線型網絡的數據傳輸效率。通過SPI接口（最高時鐘頻率25 MHz）與主機MCU或SoC進行數據交互，接口引腳數少，便于簡化PCB布局并提高系統集成度。

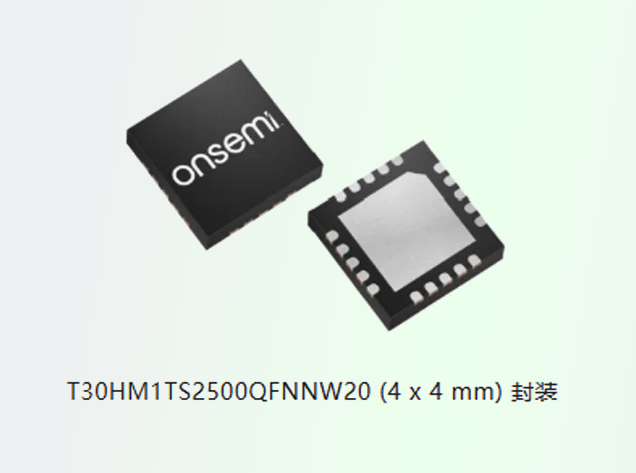

該芯片采用QFNNW20封裝（4 x 4 mm），在有限的空間內實現了豐富的功能集成，適合嵌入到空間受限的車載模塊中。

增強型網絡管理功能

相較于同類產品如NCV7410，T2500在協議棧層面提供了多項增強功能：

拓?fù)浒l(fā)現（符合TC14標準）：支持自動識別網絡拓?fù)浣Y(jié)構，并可測量各節點間的物理距離，為診斷和網絡優化提供基礎數據。

休眠與喚醒機制（符合TC10標準）：具備低功耗休眠模式（典型電流消耗35 μA），可在車輛非運行狀態下顯著降低能耗；并通過特定信號觸發快速喚醒，恢復通信功能。

時間戳功能（符合TC6標準）：支持精確時間同步機制，滿足對時間敏感型應用（如ADAS、車載音視頻傳輸）的嚴格時序要求。

直接電池供電支持：通過VBAT引腳可連接至12 V或48 V車載電源系統，適應多種電源架構，提升系統部署靈活性。

工程應用場景分析

在汽車電子系統日益復雜化的趨勢下，T2500憑借其多點通信能力和增強型網絡管理特性，成為構建區域控制網絡的理想選擇。其PLCA機制有效緩解了傳統CSMA/CD在高負載場景下的沖突問題，提升了網絡整體吞吐量和穩定性。

此外，拓?fù)浒l(fā)現和時間戳功能為車載網絡的自動化配置與時間同步提供了硬件級支持，降低了軟件開發難度和系統調試成本。而低功耗休眠模式則有助于滿足整車能效法規要求，尤其適用于需要長期在線但間歇性通信的應用場景。

總結

T30HM1TS2500不僅是一款高性能的10BASE-T1S以太網收發器，更是一個集成了多種高級特性的車載網絡解決方案。對于從事汽車網絡設計的工程師而言，深入掌握其功能配置與通信機制，將有助于優化系統架構、提升通信效率，并推動整車電子電氣架構向區域化、智能化方向演進。如需T30HM1TS2500產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
