在現代電子設計中，運算放大器（運放）作為核心元件，廣泛應用于信號處理、濾波、接口等場景。AiP807X系列電路憑借其卓越的性能和廣泛的適用性，成為眾多設計工程師的首選。該系列電路是一款100MHz高壓軌到軌輸出運算放大器，工作電壓范圍為3.5V～12V，適用于多種應用場景。如需AiP807X系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

AiP807X系列產品概述

AiP807X系列電路包括單通道的AiP8071、雙通道的AiP8072和四通道的AiP8074。這些型號為設計人員提供了靈活的選擇，能夠滿足不同通道需求的應用。該系列電路的輸入對管采用P型晶體管，輸入共模電壓范圍為-0.1V到VSP-2V，能夠適應廣泛的輸入信號范圍。其輸出級采用CLASS AB設計，可提供軌到軌輸出，確保信號的完整性和精度。此外，運放輸入/輸出引腳通過連接到VSP和VSN的ESD二極管進行過電壓保護，增強了電路的可靠性和耐用性。

AiP807X系列主要特點

小信號帶寬：100MHz，確保高速信號處理能力。

增益帶寬積：62MHz，提供高增益和高頻率的平衡。

轉換速率：115V/us，快速響應信號變化，減少失真。

失調電壓：低至5mV，確保信號處理的準確性。

噪聲：115nV/√Hz (@1kHz)，低噪聲設計，適用于高精度應用。

輸入共模范圍：VSN-0.1V~VSP-2V，寬輸入范圍，適應多種信號源。

靜態電流：每個放大器僅2.9mA，低功耗設計，適合便攜式設備。

供電范圍：3.5V~12V，寬電壓范圍，兼容多種電源系統。

溫度范圍：-40℃~125℃，適用于工業和汽車級應用。

AiP807X系列應用領域

AiP807X系列電路憑借其高性能和靈活性，廣泛應用于多個領域：

有源濾波器：高帶寬和低噪聲特性使其成為有源濾波器的理想選擇，能夠精確地處理高頻信號。

ADC接口：軌到軌輸出和低失調電壓確保與模數轉換器（ADC）的無縫連接，提高信號轉換的精度。

便攜式視頻設備：低功耗和寬輸入范圍使其適合便攜式視頻設備，如數碼相機和機頂盒，能夠在不同電源條件下穩定工作。

數碼相機：快速轉換速率和低噪聲設計確保圖像信號的高質量處理。

機頂盒：軌到軌輸出和寬電壓范圍使其能夠適應機頂盒中的多種信號處理需求。

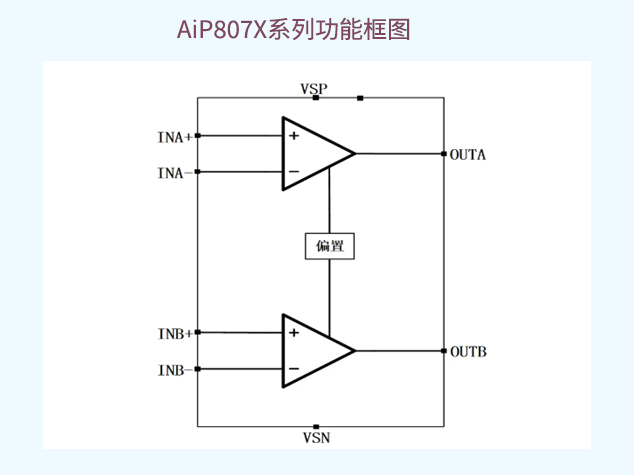

AiP807X系列功能框圖

AiP807X系列電路以其卓越的性能和廣泛的應用范圍，成為現代電子設計中的重要元件。其100MHz的小信號帶寬、62MHz的增益帶寬積、115V/us的轉換速率以及低噪聲和低失調電壓等特性，使其在有源濾波器、ADC接口、便攜式視頻設備、數碼相機和機頂盒等領域表現出色。此外，其低功耗設計和寬工作溫度范圍使其能夠適應多種應用場景，從消費電子到工業和汽車級應用。對于需要高性能和高可靠性的設計工程師來說，AiP807X系列無疑是理想的選擇。
