在現代電子系統中，快速瞬態響應電源軌的設計對于確保系統的穩定性和性能至關重要。特別是在5G通信、FPGA和波束形成器等高性能應用中，電源設計需要同時滿足快速瞬態響應和低紋波/噪聲水平的要求。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能將詳細介紹LT8625S系列和LT8627SP等高性能穩壓器在這些應用中的實際應用案例和技術優勢。

一、快速瞬態響應電源軌的設計挑戰

在許多高性能應用中，電源軌需要在短時間內應對負載電流的快速變化，同時保持輸出電壓的穩定。這種快速瞬態響應能力對于確保系統的可靠性和性能至關重要。例如，在5G通信系統中，射頻片上系統（RFSoC）的電源需要同時滿足快速瞬態響應和低紋波/噪聲水平的要求，以確保信號的完整性和系統的穩定性。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

二、LT8625S系列：高性能穩壓器的典范

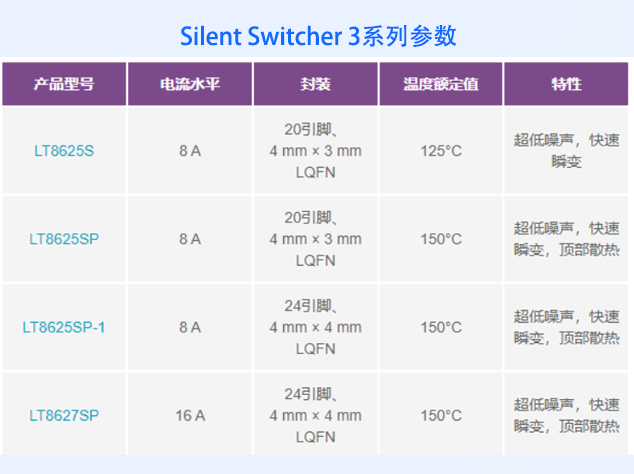

LT8625S系列（包括LT8625S、LT8625SP和LT8625SP-1）是專為高性能電源應用設計的穩壓器。這些穩壓器具有快速瞬態響應、低紋波和低噪聲等特性，非常適合用于5G RFSoC等對電源性能要求極高的場景。

（一）5G RFSoC電源設計案例

以5G RFSoC的典型1 V輸出電源為例，其負載包括發射/接收相關電路以及本振（LO）和壓控振蕩器（VCO）。在頻分雙工（FDD）操作中，發射/接收負載會經歷負載電流的突然變化，而LO/VCO負載雖然恒定，但對噪聲和精度要求極高。LT8625SP的高帶寬特性使得設計人員能夠通過第二電感（L2）分隔動態負載和靜態負載，從而用單個IC為兩個關鍵的1 V負載組供電。圖2展示了具有4 A至6 A動態負載瞬態的輸出電壓響應，動態負載在5 μs內恢復，峰峰值電壓不到0.8%，對靜態負載側的影響極小，不到0.1%的峰峰值電壓。這種設計不僅提高了電源的效率，還顯著降低了系統的復雜性和成本。

（二）時分雙工（TDD）模式下的應用

在時分雙工（TDD）模式下，噪聲關鍵的LO/VCO會隨著發射/接收模式的變化而加載和卸載。由于所有負載都被視為動態負載，因此需要更關鍵的后置濾波來保持LO/VCO的低紋波/低噪聲特性。通過使用饋通模式下的3端子電容，可以實現足夠的后置濾波，同時最小化等效電感（L），以保持負載瞬態的快速帶寬。圖3展示了Silent Switcher 3系列的簡單遠程檢測連接，通過獨特的參考生成和反饋技術，只需將SET引腳電容（C1）的接地和OUTS引腳開爾文連接到所需的遠程反饋點，而無需電平轉換電路。這種設計使得1 A負載瞬態響應波形的恢復時間小于5 μs，輸出電壓紋波小于1 mV。

三、LT8627SP：主動降壓電路的應用

在某些應用中，電源電壓需要根據不同的功率水平動態調整。例如，在波束形成器應用中，電源電壓的精度要求通常在5%至10%之間，而穩定性比電壓精度更為重要。在這種情況下，最小化負載瞬態期間的恢復時間可以顯著提高數據處理效率。LT8627SP的主動降壓電路非常適合這種應用，因為它可以通過降低電壓來減少甚至消除恢復時間。

（一）主動降壓電路的設計要點

在設計主動降壓電路時，需要特別注意以下幾點：

下降電流的限制：下降電流不應超過VC引腳的電流限值。對于LT8627SP的誤差放大器輸出，最好將電流限制在200μA以下，以避免飽和。這可以通過調整R7和R8的值來實現。

下降電壓的適應性：下降電壓需要適應輸出電容，以便在瞬態期間的電壓偏差與下降電壓大致接近，從而實現最短恢復時間。圖7展示了電路在1 A至16 A至1 A負載瞬態期間的典型波形。值得注意的是，16 A至1 A負載瞬態的速度不再受帶寬限制，而是受穩壓器最短導通時間的限制。

四、FPGA電源設計中的預充電技術

在某些情況下，信號處理單元功能強大，具有足夠的GPIO，并且信號處理安排得當，因為可以提前知道瞬態事件。這通常發生在一些FPGA電源設計中，其中可以生成預充電信號以幫助驅動電源瞬態響應。一個典型應用電路使用FPGA生成的預充電信號在實際負載轉換發生之前提供偏置，以便LT8625SP有額外的時間來適應負載擾動，而不會出現太大的VOUT偏差和恢復時間。由于預充電信號對反饋造成干擾，因此省略了從FPGA的GPIO到逆變器輸入的調諧電路。電平控制為35 mV。此外，為了避免預充電信號對穩態的影響，在預充電信號和OUTS之間設置了一個高通濾波器。

五、總結

LT8625S系列和LT8627SP等高性能穩壓器在快速瞬態響應電源軌的設計中表現出色。它們不僅能夠滿足5G RFSoC、FPGA和波束形成器等高性能應用對電源性能的嚴格要求，還通過創新的設計和技術，如高帶寬特性、主動降壓電路和預充電技術，顯著提高了電源的效率和穩定性。隨著電子系統對電源性能要求的不斷提高，這些高性能穩壓器將成為未來電源設計中的重要選擇。
