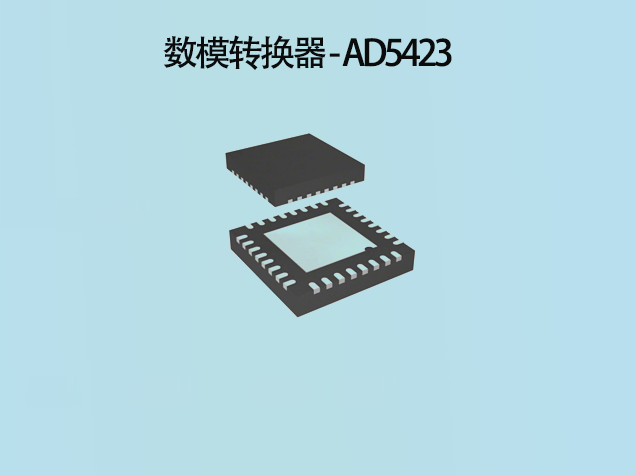

在工業自動化領域，對執行器進行精確而可靠的控制是確保生產過程順利進行的關鍵。無論是流量、溫度還是壓力等參數的管理，都離不開高性能的數模轉換器(DAC)的支持。ADI公司推出的AD5423單通道電壓和電流輸出DAC，以其卓越的性能和豐富的特性，成為了執行器控制領域的理想選擇。代理銷售ADI公司旗下全系列IC電子元器件-中芯巨能為您提供AD5423應用優勢。

高精度與多功能性

AD5423是一款16位分辨率的DAC，能夠在從最小?33 V（AVSS上）到最大+33 V（AVDD1上）的廣泛電源范圍內工作。它不僅支持多種電流輸出范圍（0 mA至20 mA、4 mA至20 mA、0 mA至24 mA、±20 mA、±24 mA和?1 mA至+22 mA），還提供多種電壓輸出范圍（0 V至5 V、0 V至10 V、±5 V和±10 V），并且具備20%的超量程能力。這種靈活性使得AD5423非常適合于各種復雜的工業應用環境。

此外，AD5423還支持HART通信協議，通過CHART引腳可以將HART信號耦合到電流輸出上，這為工業現場總線通信提供了極大的便利。對于需要遠程監控和診斷的應用場景，如分布式控制系統(DCS)和可編程邏輯控制器(PLC)，這一點尤為重要。

強大的接口與診斷功能

AD5423采用了一個多功能的4線串行外設接口(SPI)，能夠以高達50 MHz的時鐘頻率工作，并兼容標準SPI、QSPI?、MICROWIRE?、數字信號處理器(DSP)以及微控制器接口標準。該接口還支持可選的SPI循環冗余校驗碼(CRC)和監控定時器(WDT)，進一步增強了數據傳輸?shù)目煽啃院拖到y(tǒng)的穩定性。

集成的12位監測ADC是AD5423的一大亮點，它提供了高級片內診斷功能，包括電源狀態、地線狀況、內部芯片溫度以及基準電壓源的監測。這些診斷功能可以幫助工程師快速定位并解決潛在的問題，提高了系統的維護效率和可靠性。

穩健的設計與廣泛的適用性

AD5423的工作溫度范圍為?40°C至+115°C，使其能夠適應極端的工作環境條件。其32引腳5 mm × 5 mm LFCSP封裝設計緊湊，適合空間有限的應用場景。同時，AD5423還具有用戶可編程偏移和增益的功能，可以根據具體需求調整輸出特性，提升了應用的靈活性。

在實際應用中，AD5423已被廣泛應用于過程控制、執行器控制、通道隔離的模擬輸出、PLC和DCS應用以及HART網絡連接等領域。例如，在化工行業中，AD5423用于精確控制反應釜內的溫度和壓力，確保了化學反應的安全性和效率；在水處理系統中，它則用于調節水流速和水質參數，保證了供水質量。

可選型號

AD5423BCPZ

AD5423BCPZ-RL7

結論

總之，AD5423憑借其高精度、多功能性、強大的接口和診斷功能以及穩健的設計，成為了執行器控制領域的優選產品。無論是面對嚴苛的工作環境還是復雜的應用需求，AD5423都能提供穩定、可靠且高效的解決方案。對于那些尋求提升系統性能、增強診斷能力和簡化設計流程的工程師來說，AD5423無疑是一個值得信賴的選擇。

如需獲取更多關于AD5423的信息，包括產品規格書、樣片測試、采購及BOM配單等服務，請聯系客服微信：13310830171。
