在現代電子系統中，精確的電流檢測和電氣隔離是確保系統安全可靠運行的關鍵。川土微電子CA-IS23XXXS系列電流傳感器IC，如CA-1S23025S、CA-IS23030S和CA-IS23050S，專為滿足這些需求而設計，廣泛應用于工業、商業及通信系統中。該系列產品采用了線性霍爾傳感器電路與銅導電路徑集成技術，能夠在復雜電磁環境中實現快速響應和高精度測量。

當電流流經內部銅導體時，產生的磁場被高靈敏度霍爾IC捕獲，并轉換為與電流成比例的電壓信號輸出。通過差分霍爾檢測技術，產品能夠有效抑制共模磁場干擾，在動態場景中實現微秒級快速響應。此外，其數字溫度補償功能使得磁滯近乎為零，從而實現了媲美閉環傳感器的精度。CA-IS23XXXS系列采用8引腳窄體SOIC封裝，支持從-40°C至+150°C的工作結溫范圍，非常適合高密度PCB設計。

CA-IS23XXXS系列產品特性

高精度與抗干擾能力：CA-IS23XXXS系列具有卓越的精度和抗外部磁場干擾的能力。其差分霍爾感應結合數字溫度補償技術，使其磁滯幾乎為零，達到了閉環傳感器級別的精度。此外，該系列產品具備高抗外部磁場干擾能力，確保了在復雜電磁環境中的穩定性和可靠性。

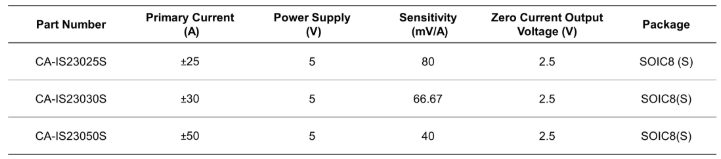

寬電流檢測范圍：CA-IS23XXXS系列提供了多種電流檢測范圍的選擇：

CA-IS23025S：±25APK

CA-IS23030S：±30APK

CA-IS23050S：±50APK

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

這使得它們適用于不同的應用場景，無論是小電流還是大電流檢測都能勝任。

快速響應與安全性能：該系列產品擁有120kHz的信號帶寬和低至3.7μs的響應時間，完全滿足電機控制、逆變器等動態場景的需求。在安全性方面，它們提供了3.75kVRMS的隔離耐壓和6kV浪涌耐受能力，同時具備1mΩ的導電路徑電阻，顯著降低了系統功耗和發熱風險。

靈活適配與長壽命設計：支持4.5V至5.5V的寬供電電壓，兼容雙向/單向電流檢測，適用于工業與消費級電源設計。此外，該系列產品設計壽命超過40年，具備高達3750VRMS的耐受隔離電壓和6kV的最大浪涌隔離耐受電壓，確保了長期使用的穩定性和可靠性。

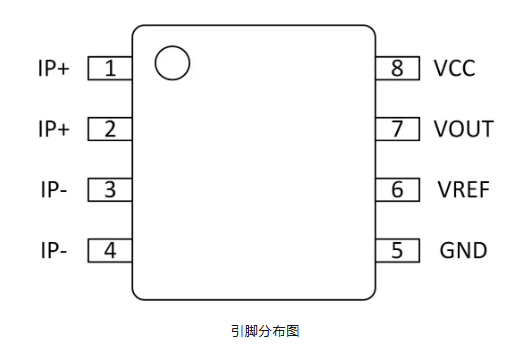

CA-IS23XXXS系列引腳圖

CA-IS23XXXS系列應用領域

CA-IS23XXXS系列電流傳感器可廣泛應用于多個領域，包括但不限于：

新能源領域：用于光伏逆變器的最大功率點跟蹤（MPPT）控制、儲能系統PCS電流監測等，確保能源轉換效率和系統穩定性。

工業控制：適用于伺服電機電流反饋、工業電源過流保護等場合，提供實時精準的電流監控和保護功能。

電動交通：電動車充電樁AC/DC模塊、車載OBC電流檢測等應用中，保障電動汽車充電過程的安全與高效。

通信基建：在5G基站電源管理和數據中心不間斷電源（UPS）系統中，提供可靠的電流監控和電氣隔離功能。

消費電子適用于高功率適配器、智能家電電機驅動等，提升設備的能效比和使用壽命。

綜上所述，CA-IS23XXXS系列電流傳感器憑借其高精度、強抗干擾能力和廣泛的適用性，成為眾多領域中不可或缺的關鍵組件。無論是在新能源、工業控制還是電動交通等領域，它們都發揮著重要作用，助力實現更高效、更安全的電力管理系統。隨著技術的不斷進步，這類高性能電流傳感器將在更多新興應用場景中展現其獨特價值。
