CA-IF42088是川土微電子一款兼容家庭總線標準的半雙工收發器，能夠通過同一對雙絞線同時傳輸數據和電源，從而簡化了系統設計。該器件的總線引腳具有強大的ESD保護功能，能夠在系統級ESD事件中保護內部電路不受損壞。代理銷售川土微電子旗下全系列IC電子元器件-中芯巨能為您提供CA-IF42088：產品特性、應用領域、典型應用框圖及產品規格書。

CA-IF42088產品特性

高度集成化

無需分立交流阻斷電感：CA-IF42088集成了片內有源電感，實現了數據和電源的同時傳輸，無需額外的交流阻斷電感。

緊湊的封裝：提供24引腳4mm × 4mm的QFN封裝，適合空間受限的應用。

內部LDO：內置最高可提供90mA負載能力的LDO，進一步減少了外部元件數量。

可配置的靈活性設計

接收器電壓閾值可調：用戶可以根據具體需求調整接收器的電壓閾值，以適應不同的系統環境。

傳輸信號擺率可調：傳輸信號的擺率也是可調的，確保在不同應用場景下的最佳性能。

動態電纜終端阻抗：內部含有動態電纜匹配電阻，以改善高速傳輸時的信號完整性。動態電阻調整時間可通過片外電阻進行設置。

寬范圍的傳輸速率：支持9.6kbps至200kbps的信號傳輸速率，滿足多種應用需求。

保護功能

熱關斷保護（TSD）：內置熱關斷保護功能，防止過熱損壞。

IEC 61000-4-2 ESD保護：提供±15kV接觸放電和±20kV空氣放電保護。

浪涌保護：與外部元器件配合，可抗IEC 61000-4-5 ±1kV浪涌。

工作溫度范圍

寬溫工作：CA-IF42088的工作溫度范圍為–40°C至+105°C，適用于極端環境條件下的應用。

CA-IF42088應用領域

暖通空調系統（HVAC）：用于智能家居和樓宇自動化中的數據傳輸和控制。

數字標牌：在廣告顯示屏和其他數字標牌系統中實現高效的數據傳輸。

遠程監控與傳感：適用于需要遠程監控和數據采集的各種傳感器網絡。

電源線傳輸數據：利用現有電力線進行數據傳輸，減少布線成本和復雜性。

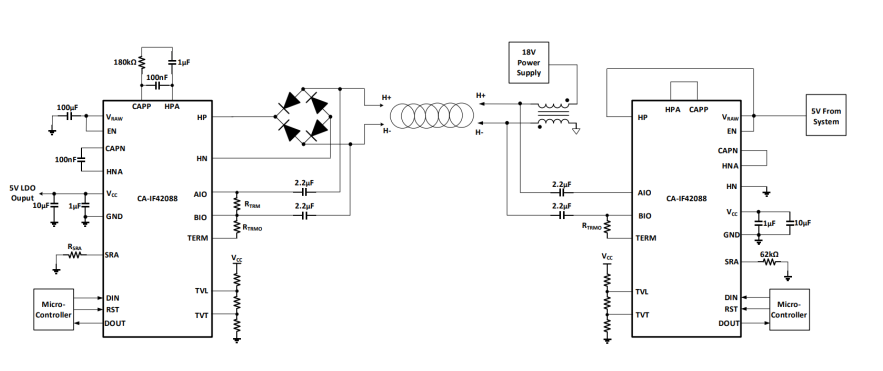

CA-IF42088典型應用

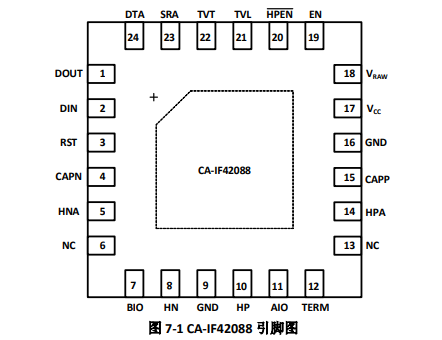

CA-IF42088引腳圖
