Nexperia的電壓電平轉換器采用引腳兼容封裝，提供行業標準管腳尺寸，具有較低的電壓和出色的性能。這些雙向電平轉換器適用于各種需要在多個域中轉換電壓信號的應用，并作為不同電源和I/O電壓電平之間的接口。通過自動方向檢測，無需外部方向引腳，這些系列可與新款低電壓微處理器相匹配。

XS010x電平轉換器是開關型轉換器，其中包含的單次上拉電路能夠在容性較高的系統中提供更好的工作性能與極小的過沖，該系列轉換器針對I2C總線和其他開漏應用進行了優化。

NXB010x電平轉換器由單次上拉電路和下拉電路組成，在使用SPI、Secure Digital或UART接口的應用中非常適合用作長走線、電容或高阻抗負載的推挽驅動器。

主要特性

- 完整的系列?包含1、2、4、6和8通道電平轉換器

- 易于使用?雙電源轉換收發器系列

- 雙向自動檢測?無需方向引腳

- 寬電壓電平轉換（寬電源電壓范圍）

  - NXS

    - VCC(A)：1.65V至3.6V和VCC(B)：2.3V至5.5V

  - NXB

    - VCC(A)：1.2V至3.6V和VCC(B)：1.65V至5.5V

- 過壓容限輸入高達5.5V

- 多引腳兼容封裝選項

- IOFF電路提供部分掉電工作模式

- 低功耗

- 額定溫度范圍為-40℃至+85℃和-40℃至+125℃

應用

**NXS**

- 開漏應用

- I2C、SMBus、UART、GPIO和其他電信基礎設施

- 移動設備和計算

- 車規級版

**NXB**

- 基于推挽的應用

- 一般便攜式消費類應用

- 藍牙耳機

- 移動設備和計算

- 通信系統

- 車規級版

NXS電平轉換器是開關型轉換器，適合開漏應用。這些基于FET的設備使用N通道傳輸門晶體管將兩個端口連接在一起，不需要輸入信號即可更改方向，從端口A變成B，或從端口B變成A。

NXS轉換器將N通道傳輸FET與10kΩ上拉電阻集成，并與邊沿速率加速電路相結合，非常適合用于連接以不同電壓電平運行的設備或系統，同時能夠與開漏驅動器輕松連接，符合I2C、單線和SD/MMC卡接口應用要求。

NXB電平轉換器非常適合用作推挽或CMOS型驅動器，在使用SPI和UART接口的應用中驅動長走線、容性或高阻抗負載。

新增的one-shot電路為NXB/NXS系列提供了輸出邊緣速率加速器，以縮短轉換時間。在轉換過程中，輸出單次電路在NMOS晶體管或PMOS晶體管上切換，降低了輸出阻抗，提高了電流驅動能力并縮短輸出轉換時間。

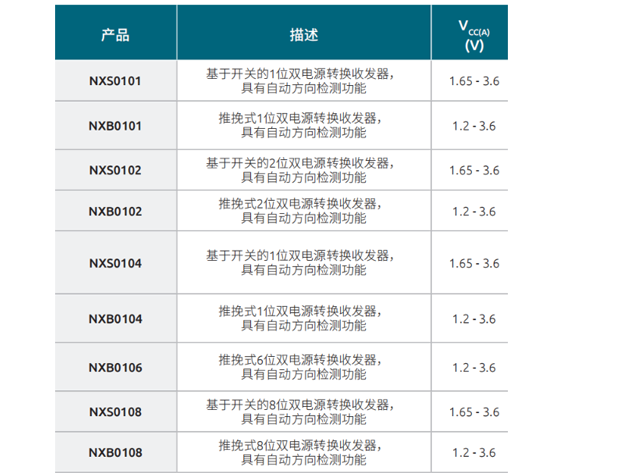

自動檢測電壓電平轉換器系列
