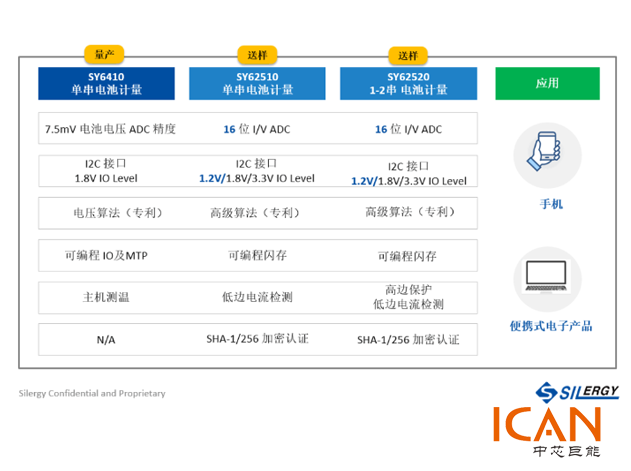

矽力杰電池電量計芯片 SY6410、SY62510 和SY62520可廣泛應用于便攜式多媒體播放器、手持終端、便攜式醫療設備等相關電子設備，為相關產品提供充放電保護的同時，還可以提供精準可靠的電量指示SOC， SOH數據，補償一定的老化行為， 達到延長電池續航能力，延長電池生命周期等目的。

一、SY6410：基于電壓法的集成MTP單串電量計

◆ 具備溫度/負載變化補償?shù)膶Ｓ须妷盒碗娏坑嬎惴ǎ峁└鼫蚀_的電池電量SOC

◆ 無電流檢測電阻，避免頻繁電流校準和累積誤差修正

◆ 最大休眠電流< 2uA，實現超低待機功耗

◆ I2C接口主機測溫，實現精準溫度測量

◆ 帶硬件引腳的低SOC報警指示器，降低系統整體功耗

◆ 可編程IO/MTP閃存

◆ 400kHz I2C總線通信接口

◆ 更低BOM成本，更小布板，優化PCB設計

◆ 緊湊型封裝DFN-8 2×2mm

◆ 適用：TWS/智能手表/智能手機/IP Camera

二、SY62510：高度集成的1串帶Flash電量計

◆ 矽力杰自研專利S3算法

◆ 支持最小1mΩ低邊檢測電阻

◆ 功耗：Normal Mode：60uA，Sleep Mode：11uA

◆ 集成16位 I/V ADC, 可以對電壓，電流，溫度進行測量

◆ 支持1.2V/1.8V/3.3V I2C IO-LEVEL

◆ 支持SHA-1/256加密認證

◆ 支持電池包側和系統側設計

◆ 大容量Flash 和SRAM， 高精度ADC等一起配合專利S3算法，在精準SOC, SOH 數據的同時，延長電池生命周期和續航能力

◆ 400-kHz I2C總線通信接口

◆ DFN-12 2.5 × 4mm/WLCSP-9 1.842 × 1.695 mm

三、SY62520：高度集成的2串帶Flash電量計

◆ 矽力杰自研專利S3算法

◆ 支持最小1mΩ低邊檢測電阻

◆ 支持高邊保護

◆ 功耗：Normal Mode：85uA，Sleep Mode：50uA

◆ 集成16位 I/V ADC, 可以對電壓，電流，溫度進行測量

◆ 支持1.2V/1.8V/3V I2C IO-Level

◆ 支持SHA-1和SHA256加密認證

◆ 大容量Flash和SRAM，高精度ADC等一起配合專利S3算法，在延長電池生命周期和續航能力， 精準SOC, SOH 數據

◆ 400-kHz I2C總線通信接口

◆ DFN-12 2.5 × 4mm

方案優勢

矽力杰電池電量計方案為終端客戶提供了更高精度、更低功耗、更小布板和更低成本的整體解決方案。

1、基于Arm? Cortex?-M0 內核，與大容量flash和sram等存儲單元配合

2、領先的工藝和硬件設計為產品帶來更低功耗的優勢

3、帶有高精度獨立IADC 和 VADC, 為電壓電流溫度的精準度提供保障

4、基于電池的S3算法，搭配高精度ADC， 在精準提供SOC，SOH的同時，延長了電池續航力和電池生命周期

5、迎合市場發展趨勢，IO level可支持1.2V/1.8V/3.3V

6、優化應用電路，降低整體方案成本

7、經驗豐富的開發應用團隊為客戶提供可靠和實時的技術支持

8、自有制造商為客戶靈活保障生產供應鏈
