CD4047B 由一個門控非穩態多諧振蕩器組成，該多諧振蕩器采用邏輯技術，允許正或負邊沿觸發單穩態多諧振蕩器動作，并具有重新觸發和外部計數選項。代理銷售TI德州儀器-中芯巨能為您提供CD4047B中文參數、產品描述、原理圖及應用參考設計。

CD4047B中文參數

通道數：1

電源電壓（最小值）（V）：3

電源電壓（最大）（V）：18

科技家族：CD4000

輸入類型：標準CMOS

輸出類型：推拉

電源電流（μA）：600

IOL（最大）（毫安）：4

IOH（最大）（毫安）：-4

特征：平衡輸出、正輸入鉗位二極管、可重新觸發、標準速度 (tpd > 50ns)

工作溫度范圍（°C）：-55 至 125

CD4047B產品描述

輸入包括+TRIGGER、-TRIGGER、ASTABLE、ASTABLE\、RETRIGGER 和EXTERNAL RESET。緩沖輸出為 Q\、Q 和振蕩器。在所有操作模式下，外部電容必須連接在 C-Timing 和 RC-Common 端子之間，外部電阻必須連接在 R-Timing 和 RC-Common 端子之間。

通過 STABLE 輸入上的高電平或 ASTABLE\ 輸入上的低電平或兩者來啟用非穩態操作。在此模式關閉操作中，Q 和 Q\ 輸出處的方波周期是所使用的外部組件的函數。ASTABLE 輸入上的“真”輸入脈沖或 ASTABLE\ 輸入上的“補”脈沖允許電路用作門控多諧振蕩器。在非穩態模式下，振蕩器輸出周期將為 Q 端子輸出的一半。然而，該輸出不能保證 50% 的占空比。

當 +TRIGGER 輸入上出現上升沿且 -TRIGGER 保持低電平時，CD4047B 在單穩態模式下觸發。輸入脈沖可以具有相對于輸出脈沖的任何持續時間。

如果需要重新觸發功能，則 RETRIGGER 輸入為脈沖。可重新觸發的操作模式僅限于正向邊沿。只要 RETRIGGER 輸入為高電平，無論是否有轉換，CD4047B 都會重新觸發（見圖 34）。

外部倒計時選項可以通過將“Q”耦合到外部“N”計數器并使用觸發脈沖重置計數器來實現。計數器輸出脈沖反饋到 ASTABLE\ 輸入，其持續時間等于多諧振蕩器周期的 N 倍。

外部復位輸入上的高電平可確保在“ON”電源狀態期間沒有輸出脈沖。還可以激活該輸入以在任何時刻終止輸出脈沖。對于單穩態操作，每當施加 VDD 時，內部上電復位電路都會在一個輸出周期 (t M ) 內將 Q 輸出計時為低電平。

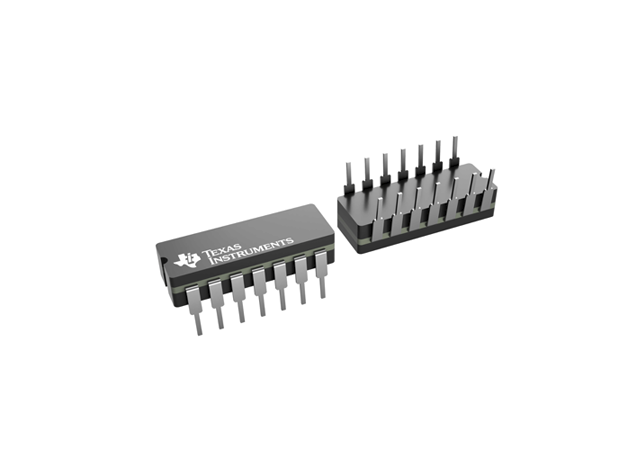

CD4047B 系列類型采用 14 引腳密封雙列直插陶瓷封裝（F3A 后綴）、14 引腳雙列直插塑料封裝（E 后綴）、14 引腳小外形封裝（M、MT、 M96 和 NSR 后綴）和 14 引腳薄型收縮小外形封裝（PW 和 PWR 后綴）。

CD4047B應用領域

1.包絡檢測：CD4047B在包絡檢測方面表現出色。包絡檢測是一種用于提取信號的幅度變化的技術，常用于通信系統和音頻處理中。CD4047B的低功耗設計使其在包絡檢測應用中能夠提供穩定而高效的性能。

2.倍頻：在數字信號處理中，倍頻是一種常見的操作，用于生成具有原始頻率整數倍的信號。CD4047B作為倍頻器能夠產生所需的頻率倍增效果，廣泛用于各種通信和信號處理系統。

3.分頻：分頻是將輸入信號的頻率降低到原始頻率的整數分?jǐn)?shù)的過程。CD4047B在分頻電路中的應用使其成為數字設備中頻率調整和信號處理的理想選擇。

4.鑒頻器：CD4047B作為鑒頻器可用于檢測信號中的頻率成分。這在通信系統中尤為重要，其中需要精確地識別和提取特定頻率的信息。

5.定時電路：定時電路對于許多數字設備至關重要，用于同步和協調各個組件的操作。CD4047B的設計使其成為可靠的定時器，適用于需要時間控制的應用。

6.延時應用：在數字信號處理中，延時是一種常見的需求，用于調整信號的時間特性。CD4047B作為延時電路的組成部分，可以用于實現各種延時應用，包括音頻和視頻處理。
