在電子愛好者和工程師的世界里，構建自己的電路并實現各種功能一直是一項有趣的挑戰。其中，搭建一個可編程振蕩器是一個富有創造力的項目，可以通過數字電位器（Digital Potentiometer）來實現。本文將介紹一種簡單而創新的方法，使用數字電位器構建可編程振蕩器，使您能夠探索不同頻率和波形的電子音樂世界。

一、數字電位器簡介

數字電位器是一種集成電路，通常被用作模擬電位器的數字替代品。它允許通過數字信號控制電阻值，從而實現對電路的精確調節。這種電子元件的靈活性使得它成為構建可編程振蕩器的理想選擇。

二、所需材料

在開始之前，確保您準備好以下材料：

1.數字電位器： 選擇適合您項目的數字電位器，最好是具有SPI或I2C接口的型號，以便通過微控制器進行控制。

2.微控制器： 您可以選擇Arduino、Raspberry Pi或其他微控制器來實現對數字電位器的控制。

3.運放（操作放大器）： 用于放大振蕩器電路的輸出信號。

4.電容和電感： 用于構建振蕩器電路的基本元件。

5.電源： 提供所需的電源電壓，確保電路正常工作。

三、構建電路

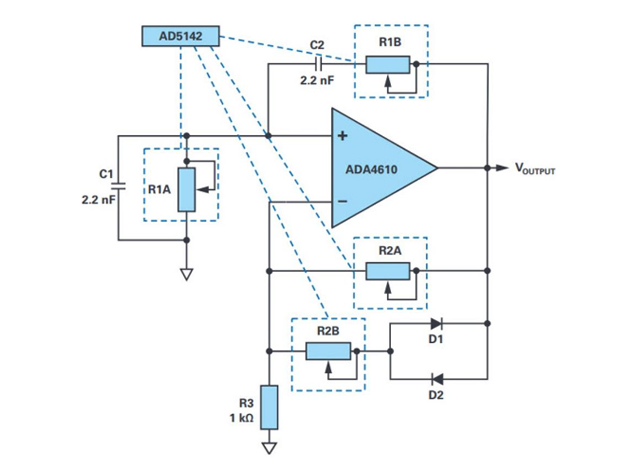

以下是構建可編程振蕩器的簡化電路示意圖。請注意，實際電路可能需要根據您選擇的元件和頻率范圍進行適當調整。用的是ADI舉例，圖1顯示的是典型二極管穩定文氏電橋振蕩器，可用于在輸出端 (VOUTPUT)產生約10 kHz至200 kHz的精確正弦波信號。文氏電橋振蕩器有兩個橋路，一個由帶通濾波器構成，另一個由分壓器構成。除了 ADA4610-1 軌到軌精密放大器之外，本示例還使用了AD5142 digiPOT，其包含兩個獨立可控的電位器，每個具備256步進分辨率。電阻值通過SPI編程設置，如圖2所示。或者，可以使用由I2C控制的AD5142A。兩種都可用作10 kΩ或100 kΩ電位器。

1.連接數字電位器： 將數字電位器連接到微控制器，確保正確連接電源和地。

2.搭建振蕩器電路： 使用電容和電感構建振蕩器電路。可以選擇不同類型的振蕩器電路，如RC振蕩器或LC振蕩器，以實現不同的頻率和波形。

3.連接運放： 將運放連接到振蕩器電路的輸出端，以放大振蕩器的輸出信號。

4.電源供電： 連接電源，確保電路正常工作。

四、編程微控制器

在構建了硬件電路之后，接下來的關鍵步驟是編寫微控制器的代碼，以實現對數字電位器的控制和振蕩器頻率的調節。以下是一個簡單的Arduino示例代碼：

```cpp

#include <SPI.h>

const int CS_PIN = 10; // 選擇數字電位器的SPI Chip Select引腳

void setup() {

  SPI.begin(); // 初始化SPI

  pinMode(CS_PIN, OUTPUT); // 設置Chip Select引腳為輸出

}

void loop() {

  // 逐步增加數字電位器阻值

  for (int i = 0; i <= 255; i++) {

    setDigitalPot(i); // 設置數字電位器阻值

    delay(100); // 延時，可以調整以改變頻率

  }

}

void setDigitalPot(int value) {

  digitalWrite(CS_PIN, LOW); // 選通數字電位器

  SPI.transfer(0); // 發送指令字節

  SPI.transfer(value); // 發送阻值數據

  digitalWrite(CS_PIN, HIGH); // 取消選通數字電位器

}

```

這是一個簡單的示例，通過逐步增加數字電位器的阻值，可以實現振蕩器頻率的調節。您可以根據自己的需求和創意進行更復雜的編程，以實現不同波形、頻率和音效效果。

五、調試和優化

構建完電路并編寫了微控制器代碼后，進行調試和優化是確保可編程振蕩器正常工作的關鍵步驟。通過觀察振蕩器輸出的波形，調整電路參數和代碼，以達到所需的音頻效果。注意振蕩器電路的穩定性和微控制器與數字電位器之間的通信是否正常。

六、創造您的音樂
