代理銷售屹晶微電子旗下全系列IC電子元器件-中芯巨能今天為大家?guī)砘谝倬G1166雙管正激同步整流12V15A高效率隔離DC-DC電源方案。

一、方案簡介：

本方案基于屹晶微電子EG1166開發設計。在50V-85V輸入電壓下，實現13.8V/15A高效率輸出。本方案的拓?fù)錇殡p管正激同步整流結構。

二、方案特點：

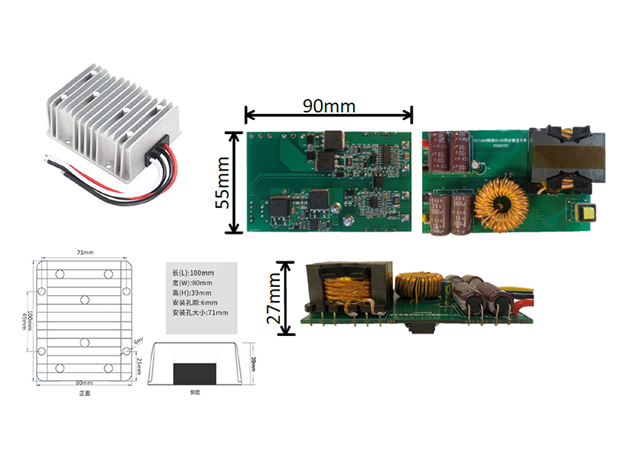

雙層 PCB 板（L90mm × W55mm× H27mm）

輸入電壓范圍：50V～85V

輸出電壓：13.8V

輸出電流：15A

最高效率：94.45%

輸出短路保護

過溫保護

三、方案詳情

1、雙管正激同步整流拓?fù)湓碚f明

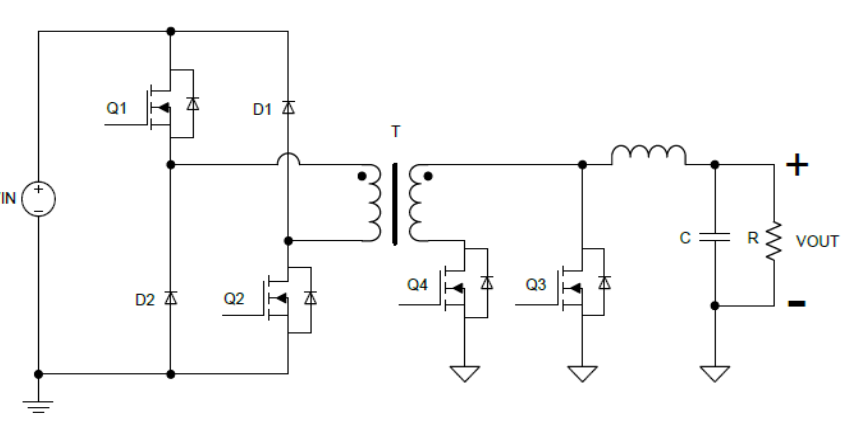

本方案的拓?fù)錇殡p管正激同步整流結構，如圖5-1 所示。開關管Q1 和Q2 同時導通，能量通過變壓器傳輸?shù)捷敵鰝?cè)，經整流輸出給負載；開關管Q1 和Q2 同時關斷，變壓器上的能量通過續流二極管D1 和D2回饋到輸入端，變壓器磁芯復位。

2、工作原理說明

2.1啟動過程

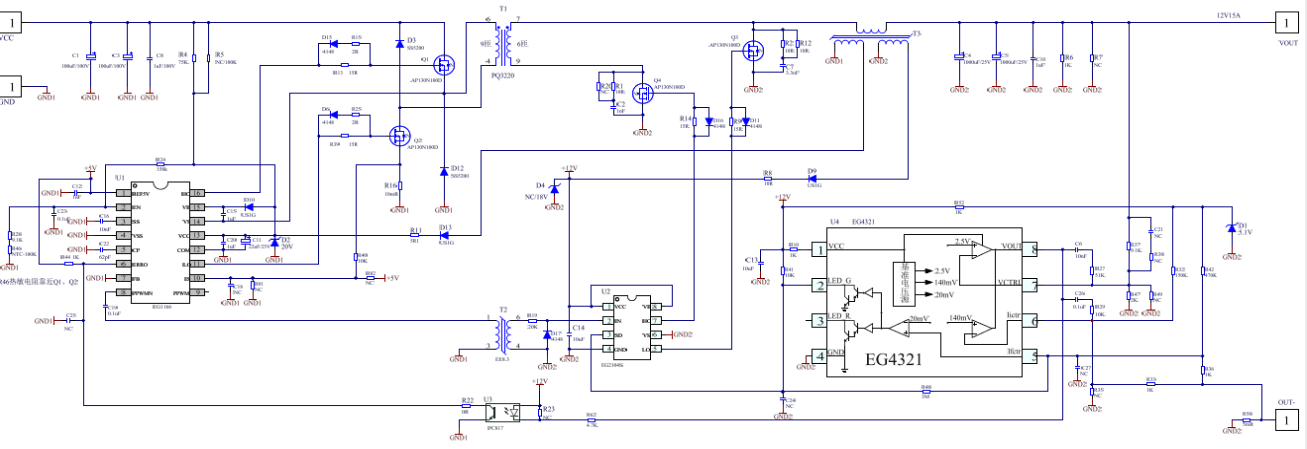

輸入電源通過外部R4 電阻對EG1166 的VCC 引腳（13 腳）的外接電容開始充電，此時 EG1166 芯片將在低靜態電流工作模式大概消耗200uA 的工作電流，內部僅UVLO 電路在工作，其他振蕩器及PWM 模塊都處于關閉狀態，輸出電壓為零，當VCC 引腳上的電容電壓充電到16V 以上時，芯片開始正常工作，開啟振蕩器、PWM 模塊及反饋處理電路，輸出電壓穩壓輸出，同時通過輸出電感上的輔助繞組到VCC 引腳提供VCC 工作電源，啟動過程結束。

2.2輸出電壓調節

輸出電壓同過兩個分壓電阻到EG4321 的VCTRL 引腳（7 腳）上，而內部誤差放大器基準電壓為 2.5V。則輸出電壓 Vout=（1+R37/R47）*2.5V，如需設置輸出電壓到13.8V，可設定R37 為9.1KΩ，R47 為2KΩ，輸出電壓Vout=（1+9.1/2）*2.5V=13.875V。

2.3限流設定

輸出峰值電流限流大小可通過外部采樣R58 電阻到EG4321 的Iictr 引腳（6 腳）上，而內部誤差放大器基準電壓為140mV。峰值電流與該采樣電阻的關系式是I=140mV/R58。如需設置輸出峰值電流限流大小為20A，可設定R58 為5mΩ，R33 為1KΩ，R32 為150KΩ，輸出電壓I={140mV-5.1V*1K/(1K+150K)}/5mΩ≈21A。

2.4輸出短路保護

當輸出短路時，EG1166 的VCC 電壓將會失電由于輸出電感上的輔助繞組不再為VCC 引腳提供電源。EG1166 芯片的靜態工作電流很快泄放掉VCC 引腳上電容的電壓，當VCC 引腳的電壓低于8 V 時，EG1166 芯片將徹底關閉PWM 輸出，同時輸入電源通過外部啟動電阻重新對VCC 引腳的電容開始充電，當VCC 引腳的電壓高于16V，芯片重新開啟PWM，如果輸出一直處于短路狀態，芯片將間隙去開啟功率管，此時EG1166芯片將處于限流和短路保護模式。
