TPA3116D2系列是TI德州儀器專為高性能音頻應用設計的立體聲高效數字放大器，能夠驅動高達100W/2Ω的單聲道揚聲器。其高效率使得TPA3130D2可以在單層PCB上無散熱器條件下輸出2×15W功率，而TPA3118D2則在雙層PCB上支持2×30W/8Ω輸出，同樣無需散熱器。對于更高功率需求，TPA3116D2可提供2×50W/4Ω輸出，只需一個小的PowerPAD散熱器即可。

TPA3116D2系列關鍵特性

多功率選項：同一封裝下支持不同功率水平，簡化了PCB設計。

高級振蕩器/PLL電路：提供多種開關頻率選擇以避免AM干擾，并支持主從同步模式。

全面保護機制：包括短路、熱保護、過壓、欠壓和直流保護等功能，確保設備穩定運行。

多種輸出配置：

TPA3116D2：21V電壓下為4Ω負載提供2×50W功率。

TPA3118D2：24V電壓下為8Ω負載提供2×30W功率。

TPA3130D2：15V電壓下為8Ω負載提供2×15W功率。

寬工作電壓范圍：支持4.5V至26V輸入電壓。

高效D類操作：功率效率超過90%，結合低空閑損耗，減少散熱需求。

先進的調制方案：支持高達1.2MHz的開關頻率，優化音質表現。

降低電源要求：高PSRR反饋架構減少了對外部電源的要求。

靈活的操作模式：支持差分和單端輸入，以及立體聲和單聲道模式。

集成保護電路：內置自保護功能，涵蓋過壓、欠壓、過熱等多種情況，并帶有錯誤報告。

熱增強型封裝：采用DAD（焊盤朝上）或DAP（焊盤朝下）32引腳HTSSOP封裝，適應環境溫度范圍為-40°C至85°C。

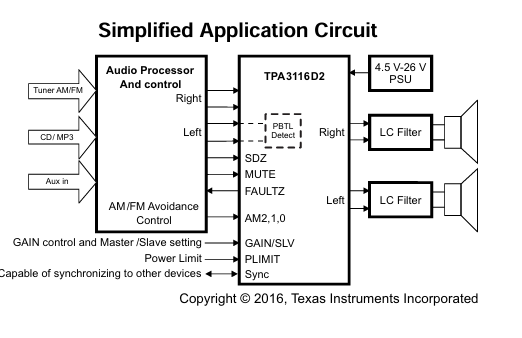

TPA3116D2系列簡化應用圖

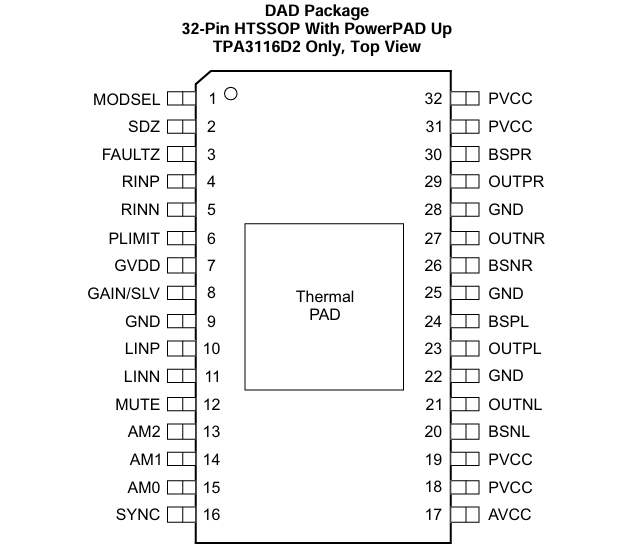

TPA3116D2引腳圖

TPA3116D2訂購型號

TPA3116D2DADR

TPA3116D2QDADRQ1

TPA3116D2DAD

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

TPA3116D2系列以其高效的能量轉換、緊湊的設計和全面的安全特性，成為現代音頻系統中不可或缺的選擇，適用于各種需要高質量聲音輸出的應用場景。
