SGM38121是圣邦微電子推出的一款高效四通道LDO電源管理集成電路（PMIC），特別適用于手機和可穿戴設備上的攝像頭傳感器。該芯片集成了兩個高效率、低輸出電壓的DVDD通道和兩個高PSRR、低噪聲的AVDD通道，旨在滿足現代電子設備對電源管理的嚴格要求。
架構：采用無電荷泵的NMOS架構，IN1作為輸入源，IN2作為偏置電壓。
輸入電壓范圍：
IN1：0.7V至2V
IN2：3V至5.5V
輸出電壓范圍：0.528V至1.504V
輸出電流：每個通道最高可達1200mA
壓差：在1200mA負載下典型值為105mV
架構：采用PMOS架構，IN2作為輸入源
輸入電壓范圍：3V至5.5V
輸出電壓范圍：1.504V至3.424V
輸出電流：每個通道最高可達330mA
壓差：在300mA負載下典型值為120mV
電源抑制比（PSRR）：
1kHz時90dB
10kHz時85dB
100kHz時70dB
1MHz時55dB
輸出噪聲：典型值為9μVRMS
控制功能：具備外部EN引腳、內部使能位和序列控制寄存器，支持靈活的電源管理。
保護機制：包括欠電壓鎖定保護（UVLO）、過流保護（OCP）和欠壓保護（UVP），并在保護期間提供打嗝模式以確保安全運行。
自動放電：關斷狀態下快速放電輸出電壓，便于系統重啟。
通信接口：支持400kHz I2C接口，并具備寄存器地址自動遞增功能，簡化編程操作。
靜態電流與關斷電流：
電源靜態電流：340μA（典型值）
關斷電流：0.13μA（典型值）
工作溫度范圍：-40℃至+85℃

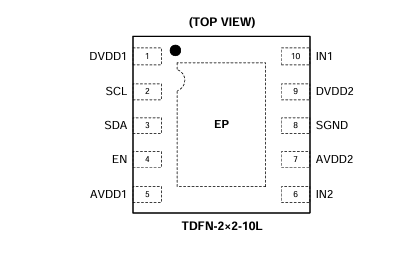

封裝：采用環保型TDFN-2×2-10L封裝
圣邦微電子SGM38121憑借其高效的電源管理能力、優異的性能參數以及緊湊的設計，成為智能手機和可穿戴設備中相機傳感器的理想選擇，確保了這些應用中的圖像處理單元獲得穩定可靠的電力供應。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
