RAA214220中文簡介

RAA214220 是瑞薩電子一款低壓差線性穩壓器，可在很寬的輸入電壓范圍內工作。 可提供高達 150mA 的輸出電流。 該器件具有寬輸入電壓范圍 （2.5V–20V），以及極好的線性和負載調整率。 集成了故障保護功能，例如過溫關斷（OTSD）和短路電流限制。 適用于電池供電和 USB 設備。 該器件的輸出電壓可通過輸出引腳和接地之間的外部電阻網絡進行調節。 在整個溫度以及輸入電壓和負載的工作范圍內均可得到良好調節。 該器件在使用低至 1μF 的 MLCC 輸出電容器時也能保持穩定。 RAA214220 采用 5 引腳 TSOT23 封裝。

RAA214220參數

寬輸入電壓范圍：2.5V 至 20V

輸出電流高達 150mA

低接地電流

可調、精確的輸出電壓范圍：1.2266V 至 18V

低壓差電壓：225mV（典型值，150mA 負載）

出色的線路和負載調整率

采用 1μF–47μF MLCC 輸出電容器時可保持穩定

集成故障保護，包括熱關斷和電流限制

采用緊湊且經濟高效的 TSOT23 封裝

RAA214220應用領域

單相電子式電能表

Induction Heating Rice Cooker

感應加熱電飯煲

DDR5 Gaming DIMM Solution

DDR5 游戲 DIMM

具有 PFC 的大功率無刷直流吊扇

Energy-Efficient Single-Burner Induction Cooktop

高能效單板電磁爐

Edge Voice User Interface (VUI) Solution

邊緣語音用戶界面 (VUI) 解決方案

Motor Control System with Industrial Network and Functional Safety

具備工業網絡和功能性安全支持的電機控制系統

Elevator Control System

電梯控制系統

配備 RISC-V 內核 ASSP 的三相電機控制

Voice Control HMI with RISC-V ASSP

帶 RISC-V ASSP 的語音控制人機界面

電池供電設備

MCU 電源

電表

USB 設備

筆記本電腦和平板電腦

便攜式模塊和裝置

RAA214220引腳圖

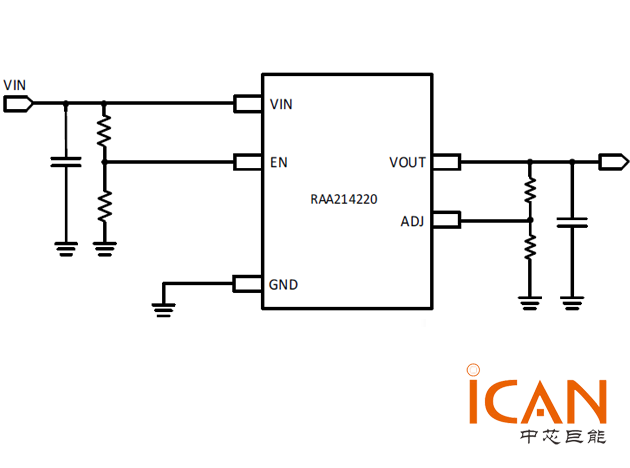

RAA214220原理圖
