DRV8243-Q1 系列器件是德州儀器推出的一款專為汽車應用設計的全集成H橋驅動器。該系列器件可以配置為單個全橋驅動器或兩個獨立的半橋驅動器，具有卓越的功率處理和熱管理能力，同時提供緊湊的封裝尺寸、易于布局、電磁干擾（EMI）控制、精確的電流感應以及強大的診斷功能。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細講解 DRV8243-Q1 的關鍵技術參數及其應用優勢，附引腳圖及原理圖。

一、DRV8243-Q1基本特性與優勢

1. 高度集成的設計

N通道H橋：DRV8243-Q1 集成了一個N通道H橋，支持多種配置方式，包括單個全橋驅動器或兩個獨立的半橋驅動器。

電荷泵調節器：內置電荷泵調節器，確保高側MOSFET的穩定工作。

電流感應與調節：集成高側電流感應電路，無需外部分流電阻器，簡化了設計并降低了成本。

2. 寬電壓工作范圍

工作電壓范圍：支持4.5V至35V的工作電壓（絕對最大值為40V），適用于廣泛的汽車應用場景。

3. 多種封裝選擇

VQFN-HR 封裝：導通電阻（RON_LS + RON_HS）為84毫歐，適用于需要高效散熱的應用。

HVSSOP 封裝：導通電阻（RON_LS + RON_HS）為98毫歐，適用于對空間有嚴格要求的應用。

二、DRV8243-Q1關鍵性能參數

1. 強大的電流處理能力

最大輸出電流：最大輸出電流可達12A，滿足大多數汽車電機驅動需求。

PWM頻率運行：支持高達25kHz的PWM頻率運行，并具備自動死區時間設置功能，確保安全可靠的開關操作。

2. EMI控制與低功耗模式

轉換速率和擴頻時鐘：可配置的轉換速率和擴頻時鐘功能，有助于降低電磁干擾（EMI），提高系統的電磁兼容性。

低休眠電流：在關斷狀態下，典型休眠電流僅為1μA（在25°C條件下），顯著降低了待機功耗。

3. 全面的保護與診斷功能

過流保護：實時監測電流，防止過載損壞設備。

過溫保護：內置溫度傳感器，當溫度超過設定閾值時，自動采取保護措施。

故障指示：通過nFAULT引腳提供故障狀態指示，方便用戶進行故障排查。

三、DRV8243-Q1特殊功能與設計考量

1. 可配置的控制模式

PWM模式：支持使用PWM信號進行控制，適用于需要精確調速的應用場景。

PH/EN模式：支持使用PH/EN信號進行控制，適用于簡單的開/關控制需求。

獨立模式：兩個獨立的半橋驅動器可以通過獨立模式進行控制，實現更靈活的應用方案。

2. 多種接口選項

硬線接口（HW）：適合不需要復雜通信的應用場景，直接通過硬件引腳進行控制。

SPI接口（S和P）：支持兩種SPI接口變體，分別為內部生成邏輯供電（SPI(S)）和外部供電（SPI(P)），提供了更高的靈活性和擴展性。

3. 負載診斷功能

關斷狀態和導通狀態下的負載診斷：能夠在關斷狀態和導通狀態下進行負載診斷，檢測開路負載和短路情況，確保系統安全可靠。

4. 電源電壓監控

VM監控：實時監控電源電壓，確保系統在正常范圍內運行。

四、DRV8243-Q1應用

在汽車電機驅動應用中，DRV8243-Q1 提供了強大的電流處理能力和全面的保護功能，確保電機的安全可靠運行。其高度集成的設計簡化了系統架構，減少了外部元件的數量。

對于工業自動化領域，DRV8243-Q1 可用于驅動各種類型的電機，如風扇、泵和壓縮機等。其寬電壓工作范圍和多種控制模式使其成為理想的選擇，能夠適應不同的應用場景需求。

在醫療設備中，DRV8243-Q1 的高精度電流感應和低功耗模式使其成為理想的選擇，確保設備的平穩運行和高可靠性。其全面的保護機制也增強了設備的安全性。

對于消費電子產品，DRV8243-Q1 提供了緊湊的設計和高效的功率管理，有助于延長電池壽命并提高用戶體驗。其多種封裝選擇和接口選項增加了設計的靈活性。

五、DRV8243-Q1原理圖及引腳圖

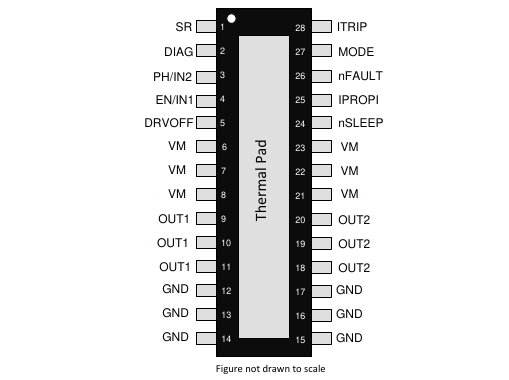

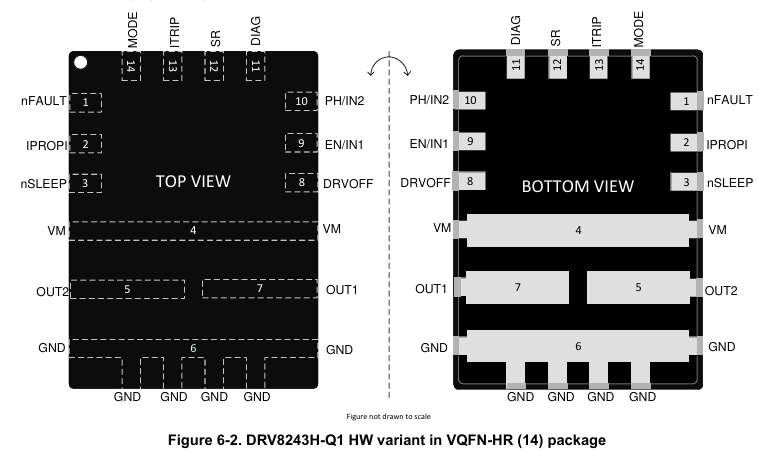

1、DRV8243-Q1引腳圖

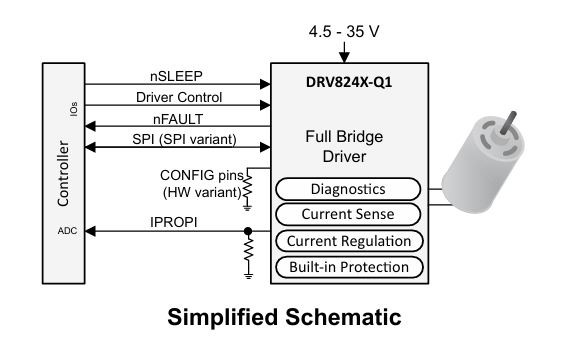

2、DRV8243-Q1原理圖

六、DRV8243-Q1訂購型號

DRV8243HQDGQRQ1

DRV8243HQRXYRQ1

DRV8243PQDGQRQ1

DRV8243SQDGQRQ1

DRV8243SQRXYRQ1

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

DRV8243-Q1 是一款高度集成且功能強大的H橋驅動器，適用于廣泛的汽車應用。其卓越的功率處理和熱管理能力、精確的電流感應、全面的保護與診斷功能以及靈活的控制模式，使其成為工程師們設計高性能系統的理想選擇。通過詳細了解其各項技術參數和特性，用戶可以更好地利用這一先進的器件，優化系統設計并提高整體性能。
