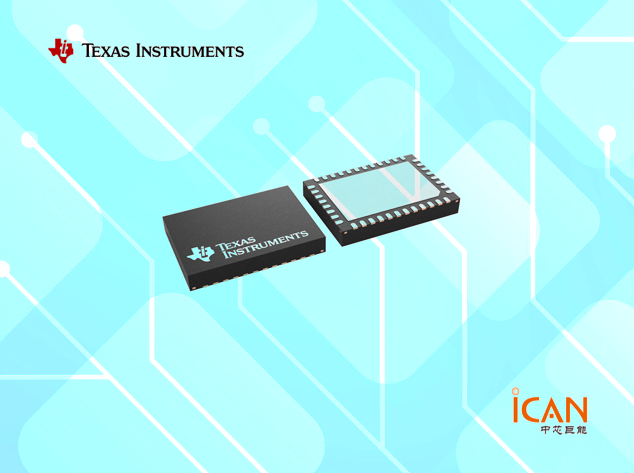

MCT8316Z 是德州儀器推出的一款高度集成的三相無刷直流（BLDC）電機驅動器，專為驅動 12V 至 24V 的 BLDC 電機設計。該器件集成了三個半橋、電流感應功能和多種保護機制，提供了一個無需外部微控制器的完整解決方案。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細講解MCT8316Z 的關鍵技術參數及其應用優勢，附引腳圖及原理圖。

一、MCT8316Z基本特性與優勢

1. 高度集成的三相半橋

電壓范圍：MCT8316Z 支持 4.5V 至 35V 的工作電壓（絕對最大值為 40V），適用于廣泛的工業和消費電子應用。

高輸出電流能力：峰值輸出電流可達 8A，結合極低的 RDS(ON) 值（95 mΩ，高側和低側組合），能夠?qū)崿F(xiàn)高效的功率傳輸，特別適合需要高功率驅動的應用場景。

2. 內置電流感應功能

MCT8316Z 集成了電流感應功能，消除了對外部電流感應電阻的需求。這不僅簡化了電路設計，還降低了系統成本和復雜性。通過內置的電流感應，可以實時監測電機的工作狀態，確保系統的穩定性和安全性。

3. 靈活的電源管理

降壓穩壓器和 LDO：MCT8316Z 內置了一個可調的降壓穩壓器和一個 3.3V/5V、200mA 的 LDO 穩壓器，用于生成必要的電壓軌，并且可以為外部電路供電。這種靈活的電源管理功能使得設備可以在不同的應用場景中高效運行。

二、MCT8316Z關鍵性能參數

1. 有感梯形控制

MCT8316Z 實現了基于霍爾傳感器的有感梯形控制（120°換向），支持模擬或數字霍爾輸入。這種控制方式通過硬件引腳或寄存器設置進行高度配置，涵蓋了從電機電流限制行為到故障響應的各種參數調整。

2. PWM 調制與頻率支持

PWM 調制：支持同步和異步 PWM 調制模式，用戶可以根據具體需求選擇合適的調制方式。

PWM 頻率：最高支持 200kHz 的 PWM 頻率，提供了更高的控制精度和更快的響應速度。

3. 主動去磁化

MCT8316Z 集成了主動去磁化功能，減少了功率損耗，提高了系統的整體效率。這對于需要長時間連續運行的應用尤為重要。

三、MCT8316Z特殊功能與設計考量

1. 豐富的保護功能

MCT8316Z 集成了多種保護機制，包括：

欠壓鎖定（UVLO）：防止在電源電壓不足時啟動電機。

電荷泵欠壓（CPUV）：確保電荷泵正常工作。

過流保護（OCP）：實時監測電流，防止過載損壞設備。

電機鎖死保護：當檢測到電機無法正常旋轉時，自動采取保護措施。

熱警告和關斷（OTW/OTSD）：監控溫度，防止過熱損壞。

故障指示引腳（nFAULT）：提供故障狀態的直觀反饋。

2. 低功耗睡眠模式

在不需要運行電機時，MCT8316Z 可以進入低功耗睡眠模式，靜態電流僅為 1.5 μA（在 VVM = 24V，TA = 25°C 條件下），大大延長了電池壽命，適用于便攜式設備和電池供電的應用。

3. 多種配置選項

硬件引腳配置：MCT8316ZT 版本允許通過硬件引腳進行配置，簡化了設計過程。

SPI 接口配置：MCT8316ZR 版本提供了 5MHz 的 16 位 SPI 接口，用于設備配置和故障狀態讀取，適用于需要更靈活配置的應用場景。

4. 兼容多種邏輯輸入

支持 1.8V、3.3V 和 5V 的邏輯輸入，增強了與其他設備的兼容性，便于集成到現有的系統中。

四、MCT8316Z應用案例

在工業自動化領域，MCT8316Z 可以用于驅動各種類型的 BLDC 電機，如風扇、泵和壓縮機等。其高精度的控制和豐富的保護功能確保了系統的長期可靠運行。

對于消費電子產品，如電動工具、吸塵器和無人機等，MCT8316Z 提供了緊湊的設計和高效的功率管理，有助于延長電池壽命并提高用戶體驗。

在醫療設備中，如呼吸機和輸液泵，MCT8316Z 的高精度控制和低噪聲特性使其成為理想的選擇，確保設備的平穩運行和高可靠性。

五、MCT8316Z引腳圖及原理圖

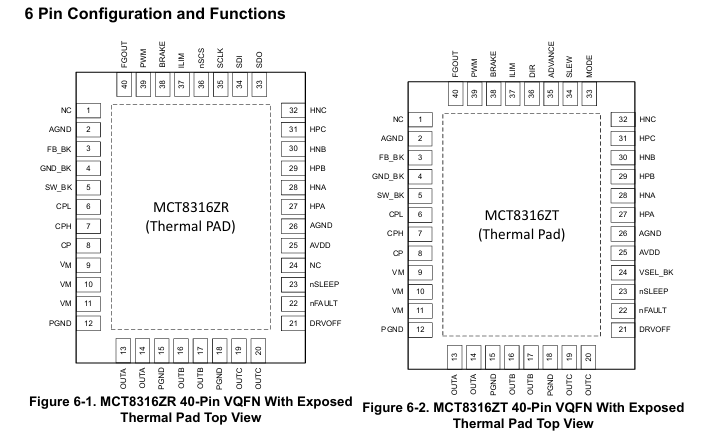

1、MCT8316Z引腳圖

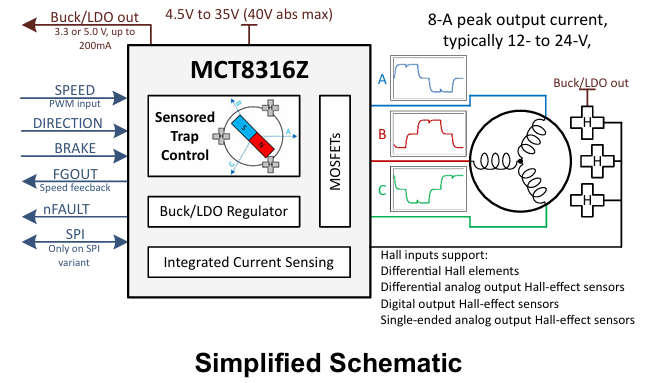

2、MCT8316Z原理圖

五、MCT8316Z可選型號

MCT8316Z0RRGFR

MCT8316Z0TRGFR

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

MCT8316Z 是一款高度集成且功能強大的三相 BLDC 電機驅動器，適用于廣泛的工業和消費電子應用。其內置的電流感應功能、豐富的保護機制以及靈活的配置選項，使得它成為工程師們設計高性能電機驅動系統的理想選擇。無論是需要高精度控制還是復雜的保護功能，MCT8316Z 都能提供可靠的解決方案，幫助用戶簡化設計流程并提高系統性能。
