CA3420是瑞薩電子一款0.5MHz、低電源電壓、低輸入電流 BiMOS 運算放大器，瑞薩電子代理商-中芯巨能為您提供CA3420中文資料：產品中文介紹、產品功能特點、應用領域及引腳圖。

CA3420產品中文介紹

CA3420 是一款集成電路運算放大器，在單個單片芯片上結合了 PMOS 晶體管和雙極晶體管。 CA3420 BiMOS 運算放大器在輸入電路中具有柵極保護的 PMOS 晶體管，可提供極高的輸入阻抗和極低的輸入電流（小于 1pA）。內部自舉網絡采用獨特的保護帶技術，可減少溫度每升高 10°C 漏電流加倍的情況。 CA3420 可在 2V 至 20V 的單電源或雙電源總電源電壓下工作。該運算放大器經過內部相位補償，可在單位增益跟隨器配置中實現穩定運行。此外，如果需要額外的頻率滾降，它還具有用于補充外部電容器的接入端子。還提供了用于需要輸入失調電壓歸零的應用的端子。在輸入級中使用 PMOS 可使共模輸入電壓能力降至負電源端子以下 0. 45V，這是單電源應用的一個重要屬性。輸出級使用反饋 OTA 型放大器，基本上可以在軌到軌之間擺動。使用非線性電流鏡提供1. 5mA（最小值）的輸出驅動電流。

CA3420功能特點

1.四通道多路復用器：CA3420 具有四個獨立的輸入通道，可以選擇其中的一個輸入信號。

2.運算放大器：每個輸入通道都有一個內置的運算放大器，可以對選定的輸入信號進行放大。

3.高輸入阻抗：適用于對輸入信號有較高要求的應用，可減少外部電路的負載影響。

4.低輸入偏置電流：有助于提高信號處理的精確度和穩定性。

5.寬電源電壓范圍：適用于多種電源電壓的系統設計。

CA3420應用領域

1.信號選擇器：CA3420 可以用作信號選擇器，從多個輸入信號中選擇一個進行放大或處理。

2.信號調理：在數據采集系統中，CA3420 可以用于對傳感器信號進行放大和調理。

3.音頻應用：在音頻設備中，CA3420 可以用于音頻信號的選擇和放大。

4.電壓跟隨器：CA3420 可以構建電壓跟隨器電路，用于跟隨輸入信號的變化而輸出相應的電壓。

5.模擬開關：由于其多路復用器的特性，CA3420 還可以用于模擬信號的開關和選擇。

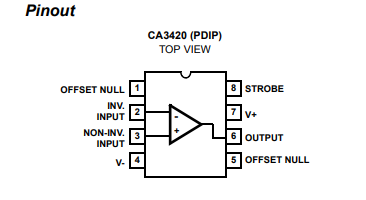

CA3420引腳圖

CA3420訂購型號

CA3420EZ

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
