CA3130是瑞薩電子一款具有 MOSFET 輸入/CMOS 輸出的 15MHz BiMOS 運算放大器，瑞薩電子代理商-中芯巨能為您提供CA3130中文資料：中文產品介紹、產品特點、應用領域及引腳圖。原廠授權代理商，一手貨源、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

CA3130中文介紹

CA3130A和CA3130是結合了CMOS和雙極晶體管優點的運算放大器。輸入電路中使用柵極保護的 P 溝道 MOSFET (PMOS) 晶體管，以提供極高的輸入阻抗、極低的輸入電流和卓越的速度性能。在輸入級中使用 PMOS 晶體管可將共模輸入電壓能力降至負電源端子以下 0. 5V，這是單電源應用中的一個重要屬性。采用一對 CMOS 晶體管作為輸出電路，能夠?qū)⑤敵鲭妷簲[動到任一電源電壓端子的 10mV 以內（負載阻抗非常高）。 CA3130 系列電路的工作電源電壓范圍為 5V 至 16V（±2. 5V 至±8V）。它們可以通過單個外部電容器進行相位補償，并具有用于調整失調電壓的端子，適用于需要零失調功能的應用。還提供端子裝置以允許輸出級選通。 CA3130A 提供優于 CA3130 的輸入特性。

CA3130產品特性

MOSFET 輸入級提供：

極高 Z I = 1.5 TΩ (1.5 x 10 12 Ω)（典型值）

極低 I I 15V 工作時 5pA（典型值） = 5V 工作時 2pA（典型值）

單電源應用的理想選擇

共模輸入電壓范圍包括負電源軌；輸入端子可擺動至低于負電源軌 0.5V

CMOS 輸出級允許信號擺幅至任一（或兩個）電源軌

可提供無鉛加退火（符合 RoHS 標準）

CA3130應用領域：

CA3130 是一款雙運放集成電路，常用于各種模擬電路和傳感器接口中。以下是一些 CA3130 的典型應用領域：

1. 信號放大器：CA3130 可用作通用信號放大器，對于需要低輸入偏置電流和高輸入阻抗的應用非常適用。

2. 傳感器接口：由于其低輸入偏置電流和高輸入阻抗，CA3130 常用于傳感器接口電路，如溫度傳感器、光敏電阻等。

3. 電壓跟隨器：CA3130 可以用于構建電壓跟隨器電路，用于跟隨輸入信號的變化而輸出相應的電壓。

4. 比較器：由于 CA3130 具有高輸入阻抗和低輸入偏置電流的特性，它也可以用作比較器，用于比較兩個輸入信號的大小。

5. 信號調理：在許多電子系統中，CA3130 可用于信號調理電路，例如濾波、放大、調節等。

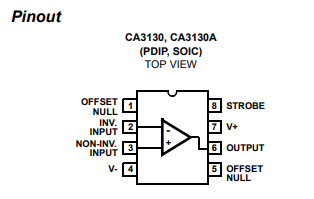

CA3130引腳圖

CA3130訂購型號

CA3130EZ封裝：PDIP

CA3130MZ封裝：SOICN

CA3130MZ96封裝：SOICN

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
