ADL5920是ADI亞德諾一款創新的超寬帶雙向檢測器，能夠在單一信號路徑中同時測量正向和反向rms功率水平以及回波損耗。這款高性能設備適用于多種應用場景，包括工業計量、無線通信測試儀中的發射功率控制及系統模塊的狀態監控等。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您提供ADL5920中文技術參數詳解及引腳圖。

ADL5920中文技術參數詳解

寬頻帶測量與高精度性能

ADL5920采用兩個50 dB的dB線性rms檢測器來測量通過集成雙向橋的正向和反向功率。在VRMSF和VRMSR引腳上提供的輸出電壓與正向和反射功率（以dBm為單位）成正比。此外，第三個差分輸出能生成與回波損耗（反射系數，以dB為單位）成比例的電壓，該值與電壓駐波比(VSWR)密切相關。VOCM引腳允許外部調整此輸出的共模電平，從而提高了靈活性和適應性。

雙向橋從RFIN到RFOUT（反之亦然）的初級傳輸線是直流耦合線，允許少量直流偏置電流流過電橋。當直流耦合到源和負載時，ADL5920的正負電源引腳必須分別連接到+5V和-2.5V（相對于RFIN和RFOUT上的直流電壓）。內部檢測器電路同樣直流耦合到雙向橋，支持低至9kHz的測量范圍。

強大的輸入能力和廣泛的頻率覆蓋

對于開路或短路端電極，每個RF端口（RFIN和RFOUT）上的最大輸入信號可達30dBm；而對于匹配端電極，則可達到33dBm。ADL5920的工作頻率范圍從9kHz擴展至7GHz，使其成為寬帶在線功率和回波損耗測量的理想選擇。它還提供了49dB的輸入范圍，在1GHz時最低輸入電平為-19dBm，精度為±1.0dB。

低功耗與緊湊設計

ADL5920從5V電源消耗160mA電流，并具有一個可通過PWDN/TADJS引腳控制的低功耗關斷模式，這使得它非常適合需要節能的應用場景。產品采用32引腳5mm×5mm LFCSP封裝，適合在-40°C至+85°C的環境溫度范圍內運行。

應用領域廣泛

ADL5920不僅適用于工業計量和狀態監測，還在無線變送器、信號發生器、網絡分析儀和無線通信測試儀中發揮重要作用。其卓越的方向性和插入損耗特性，如在1GHz時的20dB方向性和1.1dB插入損耗，使得它在高頻段內依然保持優異的性能表現。

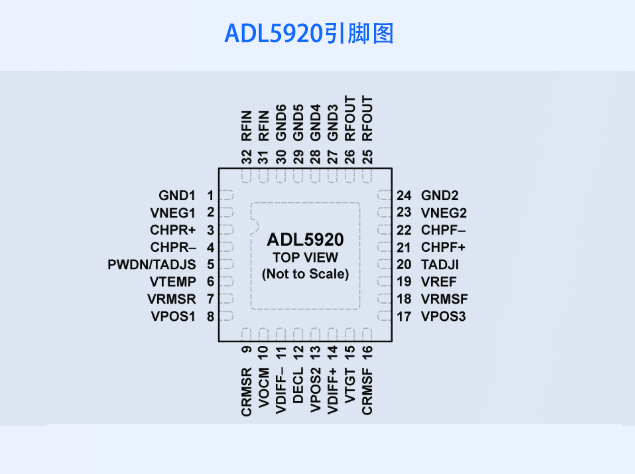

ADL5920引腳圖

ADL5920可選型號

ADL5920ACPZ

ADL5920ACPZ-R2

ADL5920ACPZ-R7
