在眾包位置追蹤（Crowd Sourced Location，CSL）等高能效、小體積定位終端設計中，無線SoC的性能直接影響設備的續航能力與部署靈活性。Renesas推出的DA14592是一款中端低功耗藍牙（BLE）系統級芯片（SoC），憑借其雙核架構、極低功耗表現和豐富的集成資源，成為眾包追蹤設備開發的理想選擇。Renesas代理-中芯巨能為您介紹DA14592：產品優勢、原理圖及引腳圖。如需DA14592產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

架構與處理能力優勢

DA14592采用雙核異構架構，內置一個主頻為64MHz的Arm Cortex-M33F應用處理器，以及一個同樣運行頻率為64MHz的Cortex-M0+協處理器，后者可被配置用于MAC層控制或外設管理。這種結構不僅提升了任務調度效率，也為開發者提供了靈活的功能劃分空間。

芯片集成了：

96KB SRAM（含16KB緩存）

256KB Flash

288KB ROM（含協議棧）

支持通過QSPI接口擴展外部Flash或RAM

如此豐富的片上資源，使得DA14592能夠獨立運行完整的BLE協議棧與應用邏輯，無需額外MCU支持，大幅簡化系統設計。

超低功耗特性滿足追蹤場景需求

眾包追蹤設備往往依賴電池供電，對能耗極為敏感。DA14592在功耗優化方面表現出色：

接收電流僅1.2mA @ -97dBm靈敏度

發射電流2.3mA @ 0dBm輸出功率

活動模式下功耗為34μA/MHz

休眠模式最低僅需90nA

此外，該芯片支持四種喚醒機制（四解碼器），可在深度睡眠狀態下響應外部事件觸發，實現快速喚醒與數據上傳，非常適合間歇性工作的追蹤節點使用。

高集成度降低BOM成本與尺寸限制

DA14592的外圍需求極簡，通常僅需6個外部元件即可完成基本電路搭建，顯著降低了eBOM成本并縮小PCB面積。其內部集成高精度RC振蕩器，在休眠模式下無需外接晶振，進一步節省空間與成本。多數應用場景中，僅需一個32MHz晶體即可滿足時鐘需求。

封裝方面提供兩種選擇：

WLCSP（3.32mm x 2.48mm）：適合極致小型化設計

FCQFN（5.1mm x 4.3mm）：更便于量產焊接與調試

多功能外設助力多樣化傳感接入

除藍牙通信模塊外，DA14592還集成了多個實用外設資源：

8通道、15位Σ-Δ ADC：可用于連接多種模擬傳感器，如溫度、壓力、加速度計等

GPIO多達32個：支持豐富的人機接口與擴展功能

QSPI接口：方便擴展大容量存儲，適用于數據記錄型追蹤器

這些特性使其不僅適用于標準BLE信標式追蹤設備，還可拓展至資產狀態監測、環境感知等多種場景。

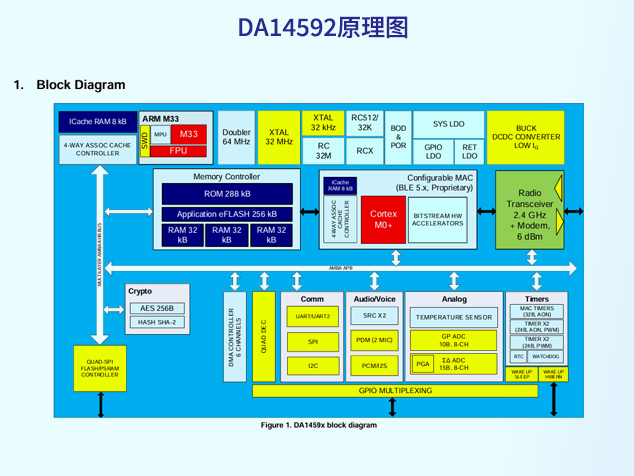

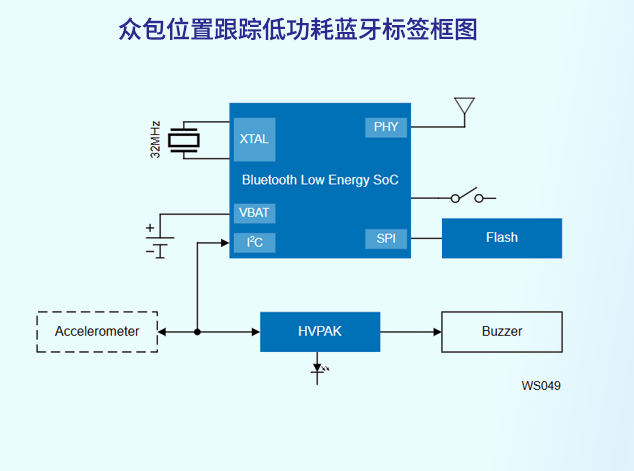

DA14592原理圖

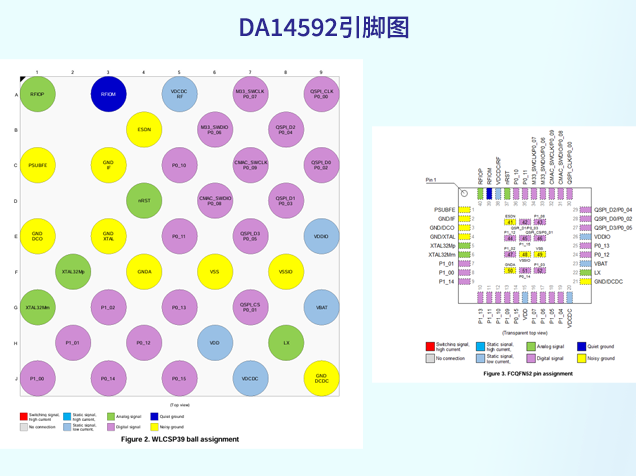

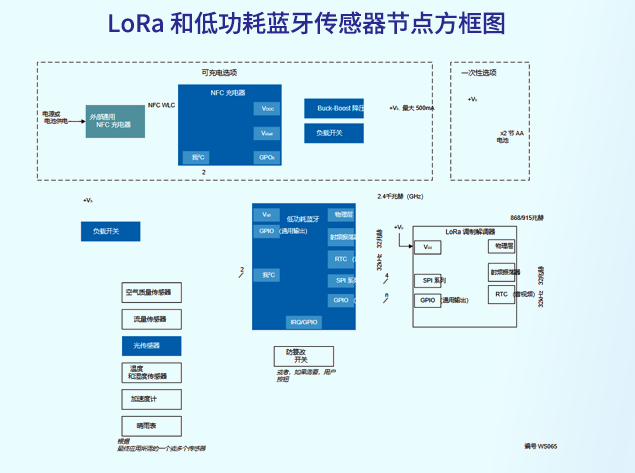

DA14592引腳圖

結語

對于眾包位置追蹤工程師而言，DA14592以其超低功耗、小尺寸、強處理能力和高集成度，提供了極具競爭力的解決方案。無論是構建低成本BLE追蹤標簽，還是帶多傳感器融合的智能定位終端，DA14592都能勝任，并在續航、穩定性與功能性之間取得良好平衡。
