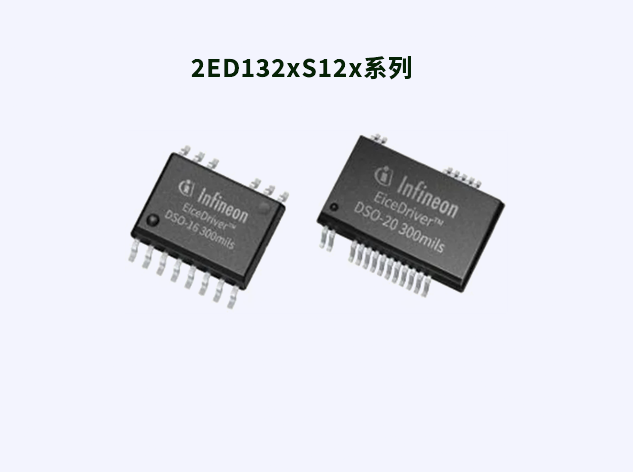

2ED132xS12x系列是英飛凌推出的一款帶有集成自舉二極管和過流保護（OCP）的1200V SOI半橋柵極驅動器。該系列產品以其緊湊的設計、豐富的功能和卓越的性能，成為商用HVAC、熱泵、伺服驅動器等應用的理想選擇。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能為您介紹2ED132xS12x系列：產品優勢、應用領域、原理圖及訂購型號。

2ED132xS12x系列產品優勢

緊湊設計與高效能

2ED132xS12x系列集成了超快速高壓自舉二極管（典型值為1V @ 0.3mA, 30Ω），提供了高邊和低邊的源米勒鉗位器（AMC，具備2.3A能力）以及短路鉗位（SCC，0.5A，10us能力）。此外，它還配備了直通保護和RFE 1引腳，支持啟用、故障輸出和故障清除定時器等多種功能，并提供UVLO保護。這些特性共同提升了器件的可靠性和靈活性，使其在各種應用場景中表現出色。

產品特性與優勢

2ED132xS12x系列的主要特點包括：

超快速高壓自舉二極管：典型值為1V @ 0.3mA，30Ω，確保了高效的能量傳輸。

高邊/低邊源米勒鉗位器（AMC）：具備2.3A能力，提高了開關速度和可靠性。

高邊/低邊短路鉗位（SCC）：具備0.5A，10us能力，增強了系統的抗干擾能力。

直通保護：防止高邊和低邊同時導通，提高了系統安全性。

多功能RFE 1引腳：支持啟用、故障輸出、故障清除定時器及UVLO保護，簡化了電路設計。

超快速過電流保護：精度高達±5%，確保了系統的穩定性和可靠性。

這些特性共同提升了2ED132xS12x系列的整體性能，使其成為工程師們?cè)谠O(shè)計過程中值得信賴的選擇。

應用價值與設計便利性

2ED132xS12x系列的最大優勢在于其集成的多種保護功能和大電流能力。例如，英飛凌保證其能夠承受-100V、700ns的負瞬態電壓，確保了系統的可靠性和耐用性。客戶可以利用所有鉗位功能提高開關速度，可靠地驅動?xùn)艠O閾值較低的開關器件。此外，基本的保護功能如UVLO、AMC、FO、STP和SCC等，進一步增強了系統的安全性和穩定性。

通過使用2ED132xS12x系列，設計師只需一個電源就能設計出超級緊湊的尺寸，降低了物料清單（BOM）成本和PCB空間需求。這使得該系列產品在商用HVAC、熱泵、伺服驅動器等領域具有廣泛的應用前景。

2ED132xS12x系列應用領域

2ED132xS12x系列廣泛應用于多個領域：

商用HVAC：在商業暖通空調系統中，2ED132xS12x系列通過其高可靠性和靈活性，提供了強大的電力支持。

熱泵：在熱泵應用中，該系列產品通過其卓越的性能和保護功能，確保了設備的長期穩定運行。

伺服驅動器：在伺服驅動器中，2ED132xS12x系列通過其快速響應和高可靠性，顯著提升了系統的整體性能。

暖通空調風機：在暖通空調風機中，該系列產品通過其先進的保護機制和高效驅動能力，確保了系統的高效運行。

工業機器人：在工業機器人中，2ED132xS12x系列通過其高性能和可靠性，確保了設備的精確控制和長期穩定運行。

泵類：在泵類應用中，該系列產品通過其高效的能量傳輸和強大的保護功能，顯著提升了系統的整體性能。

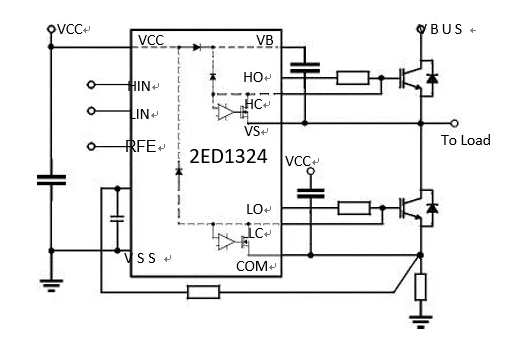

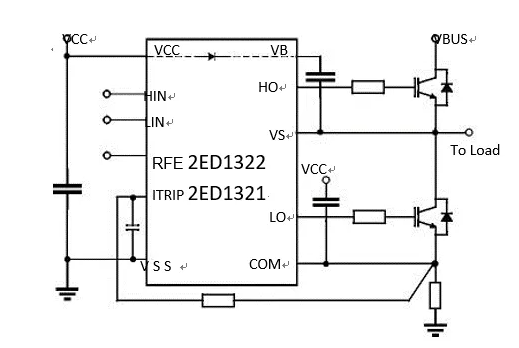

2ED132xS12x系列原理圖

2ED132xS12x系列訂購型號

2ED1321S12M

2ED1322S12M

2ED1323S12P

2ED1324S12P
