在現代工業、農業和市政設施中，對水流量和壓力的精確控制需求日益增長。直流無刷水泵控制器通過調節輸入到電機的電流或電壓來實現對水泵速度、方向及啟停等操作的精準管理，從而優化系統運行效率并降低能耗。中微愛芯代理-中芯巨能將介紹一款基于中微愛芯AiP8F7232S芯片的高效直流無刷水泵控制器解決方案。

一、方案概述

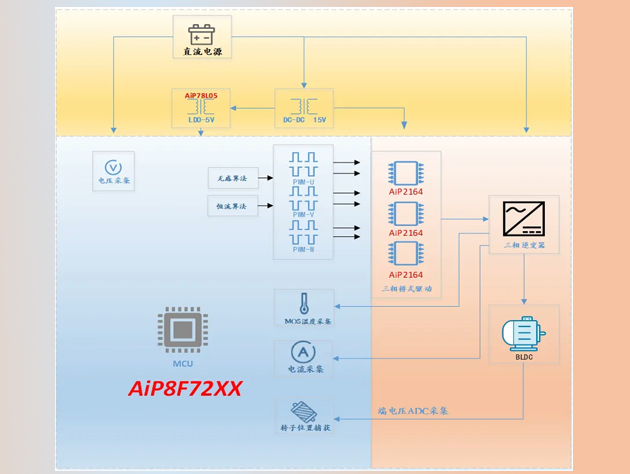

這款直流無刷水泵控制器采用中微愛芯AiP8F7232S芯片，是一款專為電機設計的8051內核MCU。它內置了32KB FLASH ROM、1KB XRAM和256B SRAM，并集成了多種電機專用外設，如高級定時器模塊、運算放大器、比較器以及多通道12位通用ADC，支持UART通信。豐富的芯片資源和強大的功能使得開發過程更加便捷高效。下圖是該方案框圖：

二、方案主要特性

1. 廣泛的工作電壓范圍：該控制器的工作電壓范圍為DC 30V至85V，適用于不同應用場景下的電源配置。無論是家庭用水泵還是工業級設備，都能找到適合其工作的電壓范圍。

2. 強大的電機控制能力：采用無位置傳感器方波控制方式，通過實時采集電機三相端電壓，利用軟件算法準確判斷電機轉子的位置，實現了對電機的精準控制。此外，方案還提供了多種輸出功率選擇（最大功率可達750W或1000W），以適應不同的負載需求。

3. 多重保護機制：為了確保系統的安全可靠運行，該方案配備了全面的保護機制，包括過欠壓保護、過溫保護、過流保護、短路保護、電機缺相保護、堵轉保護等。此外，還有針對水泵實際應用環境設計的缺水保護和電源防反接保護，進一步增強了系統的穩定性。

4. 精確的速度設置：根據具體的應用需求，用戶可以選擇14000eRPM/min或21000eRPM/min的轉速設置，滿足不同場景下對水流速度的要求。

三、應用場景

由于其卓越的功能特性和優越的性能指標，該直流無刷水泵控制器廣泛應用于多個領域：

工業領域：用于冷卻系統、循環供水系統等，能夠有效提高生產效率，減少能源消耗。

農業領域：適用于灌溉系統，能夠精確控制水流量，提高水資源利用率。

市政設施：可用于公共供水系統、污水處理等，提升城市基礎設施的服務水平。

四、方案芯片資源與技術支持

該解決方案不僅依賴于高性能的AiP8F7232S MCU，還結合了其他關鍵組件，如LDO AiP78L05和MOS預驅AiP2164、AiP2163、AiP2119等，形成了一個完整的電子控制系統。這些組件共同作用，為用戶提供了一個穩定、可靠的無刷水泵控制平臺。如需AiP78L05和MOS預驅AiP2164、AiP2163、AiP2119產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

五、方案市場優勢

1. 高可靠性：采用無位置傳感器方波控制技術，結合多重保護機制，確保了系統的高可靠性和長壽命。

2. 易于維護：設計方案簡化了硬件結構，減少了外圍電路的需求，降低了維護成本和復雜度。

3. 智能化控制：通過集成先進的電子控制技術和豐富的物料資源，該方案提供了智能化的控制功能，能夠滿足多樣化的應用需求。
