在現代無線通信和雷達技術領域，對高效、緊湊且高性能的射頻組件的需求日益增長。HMC6147ALC5A作為ADI一款創新性的緊湊型GaAs MMIC I/Q下變頻器，以其卓越的性能和小巧的設計，成為了點對點與點對多點無線電、雷達、電衛星通信等應用的理想選擇。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您提供HMC6147ALC5A關鍵詞特性及功能框圖。

HMC6147ALC5A采用了無引腳RoHS兼容的SMT封裝，這不僅使其體積更加緊湊，同時也符合環保標準。該器件提供了13 dB的小信號轉換增益，并具有出色的25 dBc邊帶抑制能力，確保了高質量的信號傳輸。其設計中包含了一個低噪聲放大器，用于驅動I/Q混頻器，而本地振蕩器則通過X2倍頻器驅動，以實現更高的頻率精度和穩定性。

特別值得一提的是，HMC6147ALC5A集成了IF1和IF2混頻器輸入，允許用戶通過外部90°混合配置來選擇所需的邊帶，從而降低了對于干擾邊帶進行濾波的需求。這種I/Q混頻器拓?fù)浣Y(jié)構不僅簡化了系統設計，還提高了系統的整體效率。相比傳統的混合單邊帶轉換器，HMC6147ALC5A尺寸更小，支持表面貼裝技術(SMT)，無需線焊，極大地簡化了制造流程并減少了成本。

HMC6147ALC5A的關鍵特性

轉換增益：提供高達13 dB的小信號轉換增益。

鏡像抑制：實現了優秀的25 dBc鏡像抑制比。

輸出IP3：高輸出三階截獲點達到+12 dBm，確保了良好的線性度。

高輸出IP3：達到了+27 dBm，進一步增強了設備的抗干擾能力。

封裝形式：采用16引腳5x5 mm陶瓷封裝，僅占25 mm2的空間。

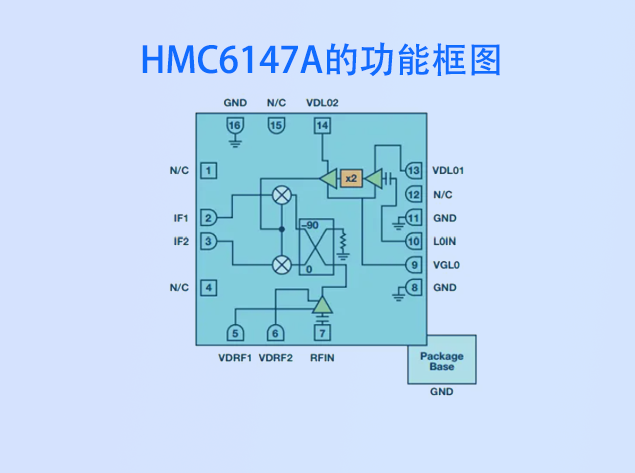

HMC6147ALC5A功能框圖

HMC6147ALC5A可選型號

HMC6147ALC5A

HMC6147ALC5ATR

HMC6147ALC5ATR-R5

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
