針對市場上多數雙鍋空氣炸鍋的需求，一種采用顯示板+電源板雙MCU的解決方案應運而生，以滿足復雜的全觸控操作需求。此方案特別選用了中微愛芯（AiPlus）的高性能MCU芯片，確保了設備不僅功能豐富、成本低廉，還具備掉電記憶、抽鍋記憶、故障檢測及過溫保護等多項智能特性。

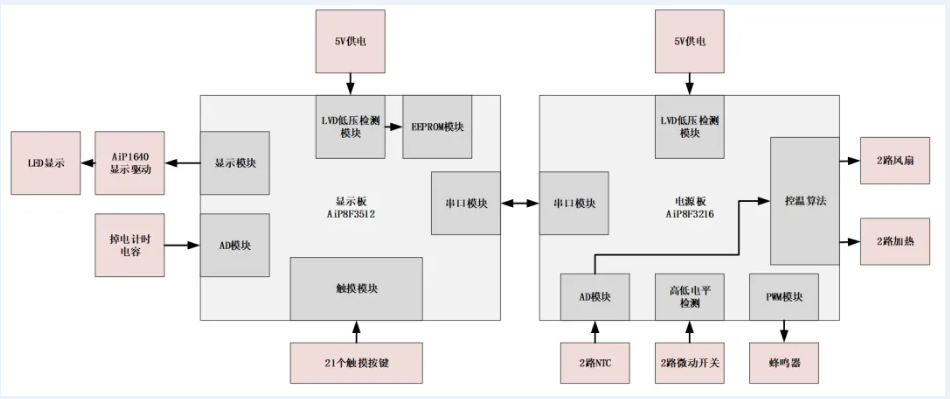

方案框圖

方案簡介

在該方案中，顯示板負責檢測觸摸按鍵、驅動LED顯示、監測掉電電壓，并向電源板發送指令。顯示板MCU采用了中微愛芯的AiP8F3512芯片，這是一款低功耗的8051內核MCU，內置16KB FLASH ROM、1KB XRAM和256B IRAM等資源，支持多達26路觸摸通道，并集成了多種定時器和UART接口，非常適合用于小家電產品的觸摸控制。此外，顯示驅動則由中微愛芯的AiP1640芯片完成，它是一種兩線串口共陰極8段16位LED驅動控制專用電路，性能穩定可靠，適用于小家電顯示屏驅動。

電源板根據接收到的指令來控制加熱、風機運轉、蜂鳴器工作，同時監測鍋內溫度和抽鍋狀態，并將這些信息反饋給顯示板。電源板MCU選擇了AiP8F3216芯片，同樣是中微愛芯的產品，具有與AiP8F3512相似的配置，但更側重于功率控制和實時響應能力，以確保加熱過程的安全性和效率。

這款雙鍋空氣炸鍋設計簡潔，最大功率可達2500W，并支持交替加熱模式。其控溫范圍為60℃至200℃，采用PID算法進行精確控溫，保證了±5℃的溫幅精度。此外，產品還配備了NTC故障保護、定時關機、預熱及翻鍋提醒等功能，極大地提升了用戶體驗。

方案實物/PCB

1、空氣炸鍋（雙鍋）實物

2、PCB正面和PCB反面

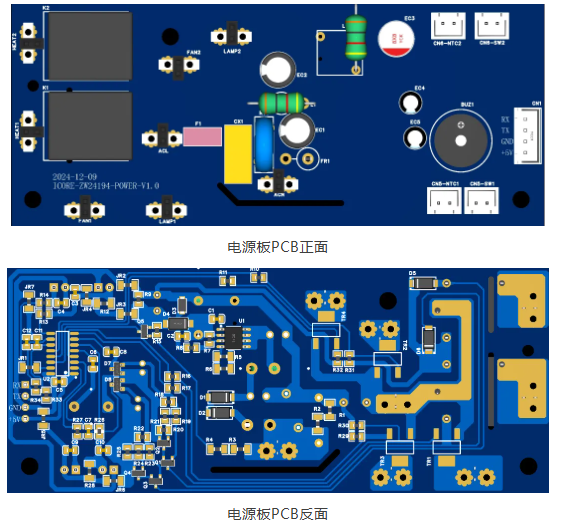

3、電源板PCB正面和電源板PCB反面

芯片資源

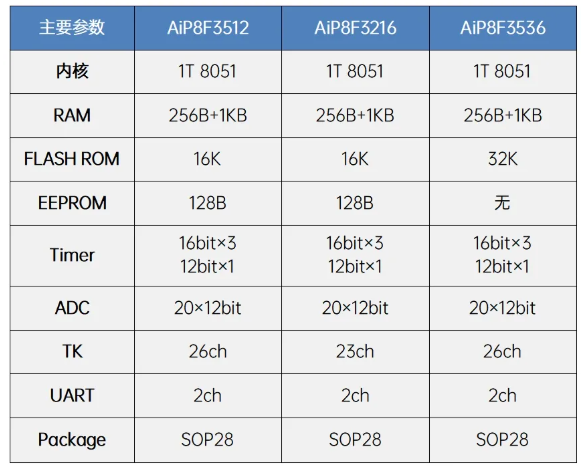

1、適用空氣炸鍋雙鍋方案的顯示板MCU：AiP8F3512、AiP8F3216、AiP8F3536，具體參數如下圖

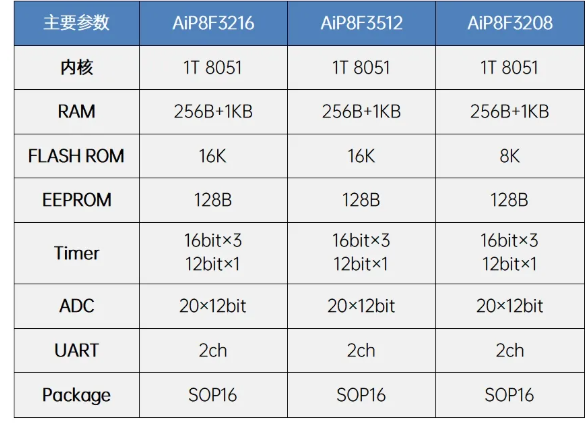

2、適用空氣炸鍋雙鍋方案的電源板MCU：：AiP8F3216、AiP8F3512、AiP8F3208，具體參數如下圖

通過使用中微愛芯提供的MCU芯片，該空氣炸鍋實現了多菜單全觸控功能，工作效率高且操作簡便，可靠性強。特別是在低成本的前提下，提供了穩定的溫度控制和優秀的加熱效果，成為追求性價比用戶的理想選擇。此方案不僅滿足了現代家庭對于便捷烹飪的需求，也展示了中微愛芯在智能家居領域的技術實力和創新能力。
