PCA9306DCUR是TI德州儀器一款電平移位器，具有使能 (EN) 輸入，是雙路雙向 I 2C 和 SMBus 電壓電平轉換器，工作電壓范圍為 1.2 至 3.3 V REF1 以及 1.8 至 5.5 V REF2。現貨供應TI德州儀器旗下電子元器件供應商-中芯巨能將為大家提供PCA9306DCUR中文參數、功能特點、應用領域、引腳圖和常見問題解答。

一、PCA9306DCUR中文參數

品牌：TI德州儀器

產品系列：邏輯器件 - 轉換器，電平移位器

包裝：卷帶（TR）,剪切帶（CT）

零件狀態：有源

轉換器類型：電壓電平

通道類型：雙向

電路數：1

每個電路通道數：2

電壓-VCCA：1.2V ~ 3.3V

電壓?-VCCB：1.8V ~ 5.5V

輸出類型：開漏極，推挽式

工作溫度：-40°C ~ 85°C（TA）

特性：自動方向檢測

安裝類型：表面貼裝型

產品封裝：8-VFSOP（0.091，2.30mm 寬）

*買到真正的PCA9306DCUR原裝現貨  - 來自全球授權的TI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，PCA9306DCUR現貨情況和PCA9306DCUR價格請直接咨詢?cè)诰€客服或加客服微信：13310830171。

二、PCA9306DCUR功能特點

1、兩個雙向通道：它可以在 1.2 V 和 5.5 V 之間雙向轉換電壓電平。

2、使能引腳：通過向該引腳施加高電壓或低電壓可以打開或關閉翻譯功能。

3、低通態電阻：翻譯功能開啟時電阻為3.5歐姆，減少信號失真和功率損耗。

4、快速傳播延遲時間：開啟翻譯功能時，延遲時間為1.2 ns，可實現高速數據傳輸。

5、小封裝：采用VSSOP-8封裝，尺寸為3mm x 3mm x 0.8mm。

三、PCA9306DCUR應用領域

1、連接I2C和SMBus設備：可用于連接使用不同電源并通過I2C或SMBus協議進行通信的設備，例如傳感器、微控制器、EEPROM等1

2、隔離總線速度：通過控制使能引腳在快速模式通信期間斷開較慢的總線，可將 400kHz 總線與 100kHz 總線隔離2

3、其他接口的電平轉換：可用于轉換其他使用開漏或推挽配置的接口的電壓電平，例如 SPI、UART、GPIO 等

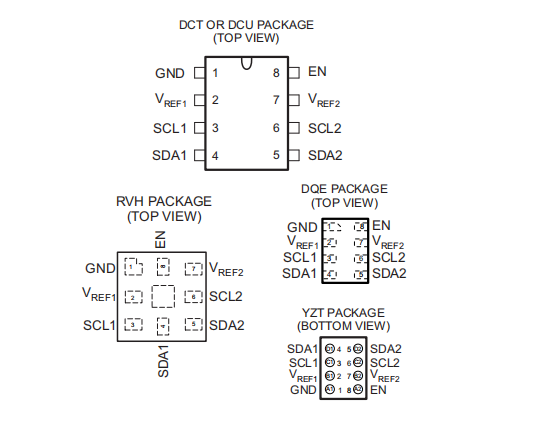

四、PCA9306DCUR引腳圖

五、PCA9306DCUR常見問題解答

1、什么是 PCA9306DCUR？

它是一種可以在不同電路之間轉換電壓電平的設備，例如 I2C 和 SMBus 設備。它有兩個雙向通道，可以在 1.2 V 和 5.5 V 之間轉換電壓電平。

2、PCA9306DCUR有哪些優點？

它有一個啟用引腳，可以打開或關閉設備。它具有 3.5 Ω 的低通態電阻，這意味著信號失真和功率損耗更少。它具有 1.2 ns 的快速傳播延遲時間，這意味著高數據傳輸速度。它采用 VSSOP-8 小型封裝，可節省電路板空間。

3、如何使用PCA9306DCUR？

PCA9306DCUR 每個通道有四個引腳：SCL1、SDA1、SCL2 和 SDA2。SCL1 和 SDA 引腳連接到較低電壓側，SCL2 和 SDA2 引腳連接到較高電壓側。VREF1 和 VREF2 引腳分別連接到較低電壓側和較高電壓側的電源。EN 引腳連接到邏輯高或低信號以啟用或禁用器件。
