POWERSTEP01是一款由STMicroelectronics公司生產的集成步進電機控制器和驅動器功能的電路。它集成了步進電機控制器、驅動器、電流控制和診斷功能，能夠?qū)崿F(xiàn)對步進電機的高性能控制。代理銷售ST意法半導體旗下全系列IC電子元器件供應商-中芯巨能將為大家提供POWERSTEP01中文資料（內容包含產品中文參數詳解、功能特點、應用領域等內容）附引腳圖。如需POWERSTEP01規格書、申請樣品測試、采購、BOM配單等需求，請加客服微信：13310830171。

POWERSTEP01中文資料

一、POWERSTEP01中文參數詳解

品牌：ST, 意法半導體

產品系列：電機驅動芯片

包裝：卷帶（TR）,剪切帶（CT）

系列：POWERSTEP

零件狀態：有源

電機類型-步進：雙極性

電機類型-AC，DC：-

功能：驅動器 - 全集成，控制和功率級

輸出配置：半橋（4）

接口：SPI

技術：功率 MOSFET

步進分辨率：1 ~ 1/128

應用：通用

電流-輸出：10A

電壓-供電：3.3V，5V

電壓-負載：85V（最大）

工作溫度：-40°C ~ 150°C（TJ）

安裝類型：表面貼裝型

產品封裝： VFQFPN-89(11x14)

標準包裝： 136個/托盤

*買到真正的POWERSTEP01原廠原裝現貨  - 來自全球授權的ST代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，POWERSTEP01現貨情況和POWERSTEP01價格請直接咨詢?cè)诰€客服或加客服微信：13310830171。

二、POWERSTEP01功能特點

1. 高性能控制：POWERSTEP01具有高性能的步進電機控制功能，能夠?qū)崿F(xiàn)精確的步進電機控制和定位。

2. 集成驅動器：集成了步進電機的驅動器功能，能夠直接驅動步進電機，簡化了系統設計和布局。

3. 電流控制：具有電流控制功能，能夠?qū)崿F(xiàn)對步進電機電流的精確控制，提高了步進電機的效率和性能。

4. 診斷功能：內置了豐富的診斷功能，能夠?qū)崟r(shí)監測步進電機的工作狀態，并進行故障診斷和報警。

5. 通信接口：支持多種通信接口，例如SPI、UART等，便于與外部控制器進行通信和集成。=

三、POWERSTEP01應用領域

1. 工業自動化：在工業自動化領域，POWERSTEP01可以用于控制各種類型的步進電機，實現精準的位置控制和運動控制。

2. 3D打印：在3D打印設備中，POWERSTEP01可以用于控制打印頭的位置和運動，實現高精度的打印效果。

3. 醫療設備：在醫療設備中，可以利用POWERSTEP01實現對醫療設備中步進電機的精確控制，例如X射線機構的移動控制等。

4. 消費類電子產品：在消費類電子產品中，例如家用電器、辦公設備等，可以利用POWERSTEP01實現對步進電機的控制，提高產品的性能和穩定性。

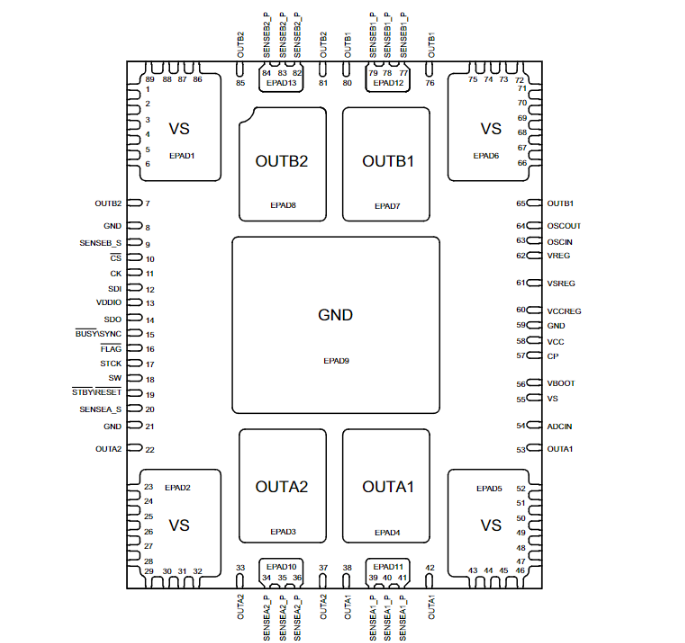

POWERSTEP01引腳圖
