LT8692S是一款四通道降壓型、電流模式、單芯片降壓開關穩壓器。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能為您提供LT8692S：簡介、特性、應用領域、原理圖、引腳圖及數據手冊。

LT8692S簡介

所有穩壓器均與單個振蕩器同步，具有2MHz的固定頻率。產品型號末尾的“S”指第二代Silent Switcher®技術，包括集成旁路電容器，可實現具有出色EMI性能的高頻率、小尺寸解決方案。通過降低布局敏感性，集成電容還可以更輕松地實現宣傳的EMI性能。此性能使LT8692S非常適合噪聲敏感應用和環境。高度集成的四通道解決方案可節省空間并簡化緊湊電路板的設計。突發工作模式可實現超低待機功耗，強制連續模式可用于控制整個輸出負載范圍內的頻率諧波，擴頻操作可進一步降低EMI輻射。在高開關頻率下，快速、清潔、低過沖開關終端可實現高效操作，從而獲得控制環路帶寬較寬的小型解決方案，實現快速瞬態響應。

原廠優勢渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，為終端制造企業提供選型指導+樣片測試等服務，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

LT8692S特性

靈活的電源系統可提供四路輸出并具有寬輸入范圍

一個高壓同步降壓型穩壓器

輸入電壓范圍：3V 至 42V

連續輸出電流高達 2A

高效率：最高可達 93%

三個低壓同步降壓型穩壓器

輸入電壓范圍：1.2V 至 8V

連續輸出電流最高可達 1A

高效率：最高可達 95%

Silent Switcher® 架構

超低 EMI/EMC 輻射

擴頻調制

超低靜態電流 Burst Mode® 操作

將 12VIN1 調節到 5V/3.3V/1.8V/1.2VOUT1-4 時 IQ 為 9.6μA

輸出紋波 <10mVPK-PK

外部同步能力

強制連續模式能力

小型耐熱性能增強型 4mm × 3mm 20 20 引腳 LQFN 封裝

通過 AEC-Q100 汽車應用認證

*如需LT8692S數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LT8692S應用

攝像頭模塊

汽車系統

工業控制和電源

LT8692S引腳圖

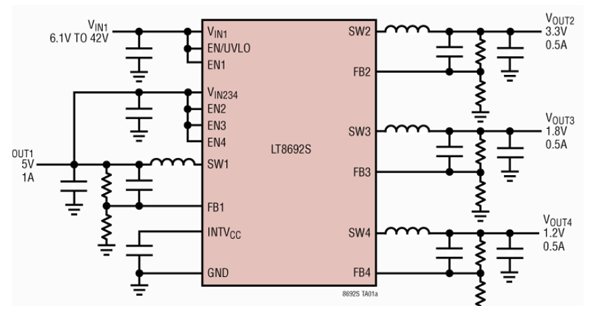

LT8692S原理圖

LT8692S訂購型號

LT8692SIV#PBF

LT8692SIV#TRPBF

LT8692SIV#WPBF

LT8692SIV#WTRPBF
