AiP44532是中微愛芯一款通用單通道低邊柵驅動器。可以替代由分立元件組成的推挽電路，直接驅動IGBT，功率MOSFET，繼電器等功率開關。廣泛適用于電磁爐、變頻器、逆變器、電動工具、吸塵器、風扇、照明控制、電動玩具、無人機。中微愛芯代理商-中芯巨能為您提供AiP44532：主要特點、產品規格書及現貨供應。

AiP44532主要特點

可推1200V 25A IGBT

使用大電流驅動功率開關

-拉電流：-500mA（最大）

-灌電流：500mA（最大）

供電電源：5V～18V

采用Bipolar工藝進行設計，抗干擾性更強

輸入信號與輸出信號同相位

內置16V穩壓管（僅AiP44532）

封裝形式：SOT23-5

現貨供應AiP44532，一片起訂，為制造廠家提供選型指導+產品規格書+樣片測試+技術支持等服務。客服微信：13310830171，24小時咨詢熱線：133-1083-0171。

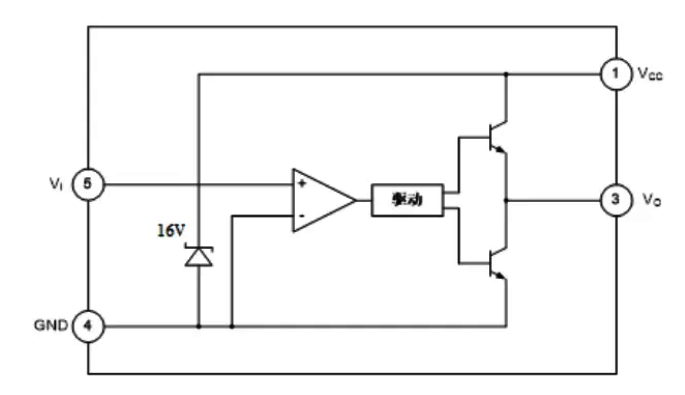

AiP44532功能框圖

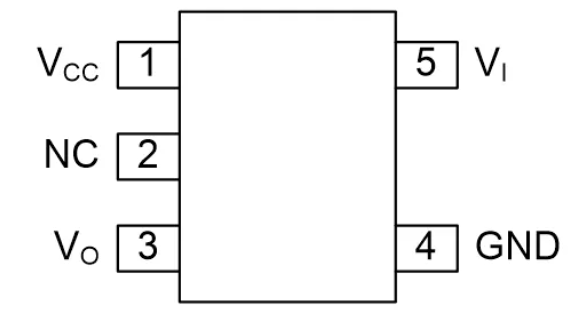

AiP44532引腳圖

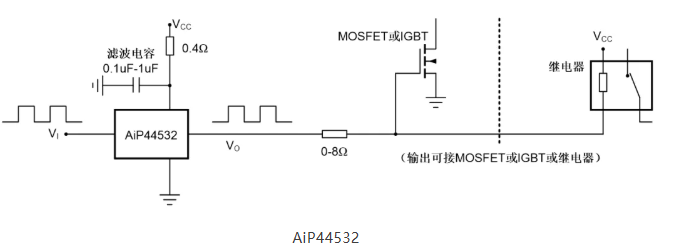

AiP44532典型應用線路圖

注：AiP44532在電源上串聯一個0.4Ω可起到限流、穩壓的作用。

AiP44531/ AiP44532是一款應用廣泛的功率開關控制器。可以直接驅動IGBT、功率MOSFET、繼電器等功率開關。同時，他們的封裝形式為SOT23-5，簡單小巧，易于在電路板上布局和安裝。他們的區別在于，AiP44532內置了穩壓電路。這一設計使得AiP44532的柵極驅動電壓鉗位在16V，從而避免因柵極電壓過高而導致MOSFET燒毀問題，延長其使用壽命。

AiP44531/ AiP44532還具有良好的穩定性和抗干擾能力。無論在家庭電器、工業設備還是可再生系統中，AiP44531/ AiP44532都發揮著重要的作用。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
