在汽車電子與工業自動化領域，可靠的數據通信是確保系統穩定運行的關鍵。CAN（Controller Area Network）總線技術，憑借其高可靠性和靈活性，成為了這些領域中不可或缺的一部分。西安航天民芯科技有限公司，作為一家總部位于西安的高端模擬芯片全信號鏈產品方案供應商，近期發布了MTB1050高性能CAN總線收發器，進一步完善了其總線接口產品譜系。代理銷售航天民芯科旗下全系列IC電子元器件-中芯巨能為您提供MTB1050：產品特征、應用范圍、引腳圖及原理圖

一、產品特征

MTB1050的推出，標志著航天民芯在CAN總線技術領域的又一重要進展。該芯片在設計上集成了先進的電磁兼容性和低功耗特性，為CAN網絡提供了穩健的信號傳輸與接收解決方案。其封裝方式為塑封SOP8，引腳定義清晰合理，便于工程師在電路板上進行布局和焊接

在性能指標方面，MTB1050表現出色。具體指標如下：

支持高達1 Mbps的數據速率，確保了快速的數據傳輸能力。

低環路延遲：130ns（典型值）、210ns（最大值），使得數據傳輸更加及時高效。

總線故障保護范圍為-27V至40V，能夠有效防止因電壓異常導致的設備損壞。

具備驅動器顯性超時功能（DTO）和±4000V的ESD保護。

工作溫度范圍寬達-55°C至+125°C，確保了在極端環境下的穩定性和可靠性。

抗干擾與電磁兼容性更強：MTB1050在設計中強化了電磁兼容性，其電磁抗擾度（EMI）和電磁輻射（EME）表現顯著優于TJA1050，且完全滿足甚至超過ISO11898-2標準，適用于高干擾工業環境。它支持-12V至12V的寬共模電壓范圍，進一步增強了抗干擾能力。

功能模式與功耗控制更靈活：MTB1050支持靜默模式（Silent Mode），通過S引腳控制，高電平啟用時，在關閉總線驅動器的同時仍可接收數據，降低功耗并減少總線負載干擾。而TJA1050系列類似型號（如TJA1049T）需依賴外部電路實現類似功能。

極端環境下的保護能力更優：MTB1050提供-27V至40V的CAN總線故障保護，覆蓋范圍遠超TJA1050，可承受更惡劣的電壓沖擊。瞬態電壓耐受能力達-200V至200V，可避免因電壓突變導致芯片損壞。

通過將S引腳設置為低電平來選擇設備運行的正常模式。此時，驅動器將TXD上的數字輸入轉換為CANH和CANL上的差分輸出。接收器將來自CANH和CANL的差分信號轉換為RXD上的數字輸出。若將S引腳設置為高電平，則激活靜音模式（僅接收），此時接收器保持工作狀態，CAN驅動電路關閉，RXD輸出接收到的總線數據，該模式下器件具有較低功耗。

二、應用范圍

MTB1050滿足ISO11898-2協議的規范，適用于采用控制器局域網（CAN）的多種應用。作為CAN收發器，該器件以高達1Mbps的信號速率為總線提供差分傳輸能力，為CAN控制器提供差分接收能力。它專為在特別惡劣的環境中運行而設計，具有–27V至40V的總線故障保護、欠壓保護、過熱關斷、–12 V至12 V共模范圍，并可承受–200V至200V的電壓瞬變（符合ISO7637標準）

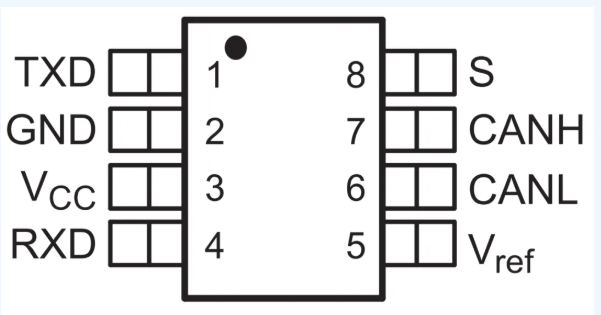

三、MTB1050引腳圖

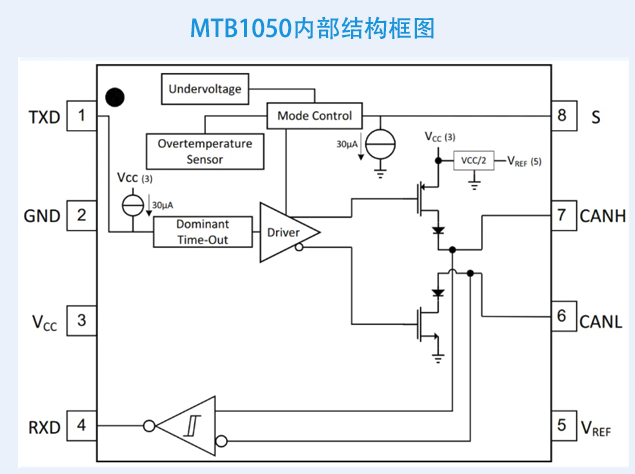

四、MTB1050原理圖

總之，MTB1050的推出，為汽車電子和工業自動化領域提供了更加可靠、靈活且高效的CAN總線通信解決方案，有望在市場中占據重要地位。
