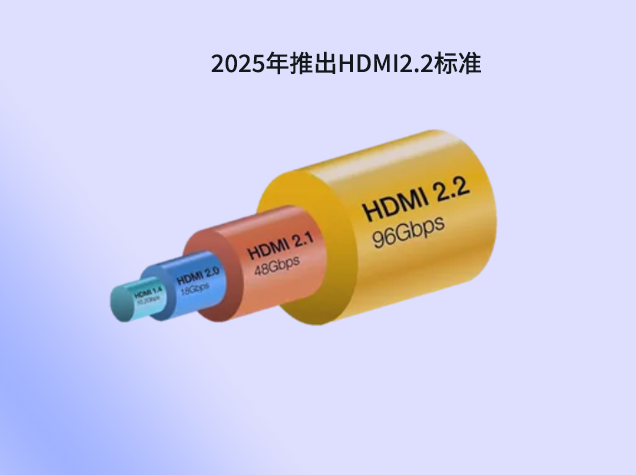

在剛剛落幕的2025年CES（消費電子展）上，HDMI Forum, Inc正式對外宣布了HDMI標準的最新版本——HDMI 2.2的到來。作為高清多媒體接口領域的里程碑，此次更新不僅代表著技術上的重大飛躍，更是對日益增長的4K/8K超高清視頻傳輸需求的有力回應。從HDMI 1.0到如今的2.2版，每一次迭代都致力于提升帶寬、增強功能以及優化兼容性，為用戶帶來前所未有的視聽體驗。

隨著超高清內容的普及，HDMI接口作為主流數字音視頻傳輸方式，在可靠性方面面臨了新的挑戰。據相關統計數據顯示，在消費電子產品中，大約35%的HDMI接口故障源于靜電放電(ESD)和浪涌沖擊等電氣過應力(EOS)問題。這類損壞不僅縮短了設備使用壽命，也嚴重影響了用戶體驗。

浪涌來源主要分為兩方面：一方面來自市電環境瞬態脈沖通過電源間的LDO和DC-DC芯片傳導至下一級電路；另一方面則因設備間電源GND與GND之間存在的壓差，在帶電狀態下插拔時引發瞬態電流泄放。面對這些問題，研發測試階段的EMC環境測試顯得尤為重要，尤其是針對HDMI/DP/USB信號線的浪涌測試，已成為國內外廠商關注的重點。

在進行ESD器件選型時，需特別注意以下幾個關鍵參數：

響應時間：理想的響應時間應小于1ns，以減少電子設備暴露于電壓尖峰下的風險。

箝位電壓：選擇較低箝位電壓的保護器件能夠更好地保護后續電路。

能量吸收/耗散：這決定了保護器件吸收瞬態電流的能力，Ipp值越高，保護效果越佳。

寄生電容：在高速應用環境中，需謹慎選擇寄生電容較小的元件，以免影響信號質量。

TDR阻抗測試：確保選用的ESD保護器件不會引起PCB布局中的阻抗突變，從而保障信號完整性。

值得注意的是，盡管目前市場上存在多種類型的ESD保護器件，如壓敏電阻或高分子材料的TVS，但基于半導體制程的產品因其更接近受保護信號的最大電壓而表現出色。此外，貫穿式封裝（例如DFN2510-10L）被廣泛應用于HDMI器件設計中，旨在最小化由于PCB布局帶來的阻抗變化，確保信號傳輸?shù)馁|(zhì)量與穩定性。

隨著HDMI 2.2的推出，我們有理由相信，這一新技術將推動智能家電、消費電子等多個領域的發展，同時，對于ESD及浪涌防護的關注也將促使制造商們不斷提升產品的可靠性和耐用性，共同迎接更加智能、互聯的未來。
