在汽車照明領域，隨著LED技術的廣泛應用，對LED驅動控制器的要求也越來越高。SQ9000作為一款車規級LED驅動控制器，憑借其卓越的性能和全面的保護功能，成為汽車照明系統中的理想選擇。

產品概述

SQ9000是一款專為汽車照明設計的高性能LED驅動控制器。它采用高精度峰值電流控制模式，支持BUCK、BUCK-BOOST、SEPIC、BOOST等多種拓?fù)浣Y(jié)構，能夠滿足不同應用場景的需求。這款控制器具備4.5V至65V的極寬輸入電壓范圍，支持開關頻率外部可設置，并采用抖頻調制技術，展現出卓越的EMI性能。

產品特點

自主開發設計：基于士蘭優異的DTI工藝平臺自主開發設計，確保了產品的國產化和自主可控性。

寬輸入電壓范圍：4.5V至65V的寬輸入電壓范圍，使其能夠適應12V和24V電池系統，應用范圍廣泛。

高精度恒流控制：在寬溫度范圍內可實現±4%的高精度LED恒流控制，確保LED在不同環境下的穩定發光。

雙模調光支持：支持模擬調光和PWM調光，可獨立控制LED電流，滿足不同調光需求。

快速響應：集成P溝道MOSFET驅動，對PWM調光信號實現快速響應，確保瞬態同步。

全面保護功能：包含LED過流保護、輸出過壓保護、輸出欠壓保護、開關管限流保護和熱關斷保護，確保器件在各種情況下的安全穩定運行。

狀態反饋：提供電流監測和故障狀態指示，方便系統監控和故障排查。

強化散熱封裝：采用HTSSOP-20帶底部散熱封裝，確保在高功率應用中的穩定運行。

應用領域

SQ9000完全符合AEC-Q100 Grade1標準，適用于多種汽車照明場景，包括但不限于：

汽車LED前大燈：提供高亮度、高穩定性的照明。

逃生指示應急照明：確保在緊急情況下的可靠照明。

LED通用照明：適用于車內照明、尾燈等應用場景。

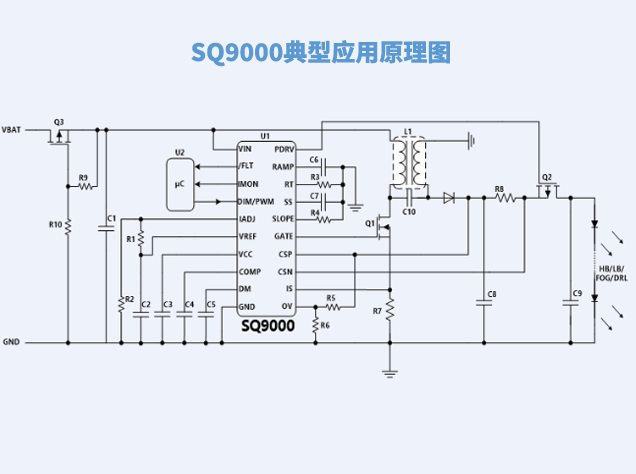

SQ9000典型應用原理圖

車燈套片方案

除了SQ9000，士蘭還提供其他可選產品，以滿足不同車燈套片方案的需求：

SVGO06130NL5V-2LSP

SVGO06130PD

SWLZ1090DSAG

這些產品與SQ9000配合使用，能夠構建完整的車燈驅動解決方案，滿足汽車制造商對高性能、高可靠性的要求。如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

SQ9000作為一款車規級LED驅動控制器，憑借其寬輸入電壓范圍、高精度恒流控制、雙模調光支持、快速響應以及全面的保護功能，成為汽車照明系統中的理想選擇。它不僅完全符合AEC-Q100 Grade1標準，還通過自主開發設計和強化散熱封裝，確保了產品的高性能和可靠性。
