在現代汽車工業中，隨著對車輛安全性和個性化需求的不斷增加，先進的汽車照明技術成為提升駕駛體驗和車輛安全性的重要因素。LED技術以其更小的外形尺寸、更高的功率等級、更長的使用壽命以及更低的功耗，逐漸成為滿足這些需求的理想選擇。在此背景下，基于中科芯CKS32系列32位車規微控制器（MCU）的解決方案應運而生，為汽車照明應用提供了新的可能。

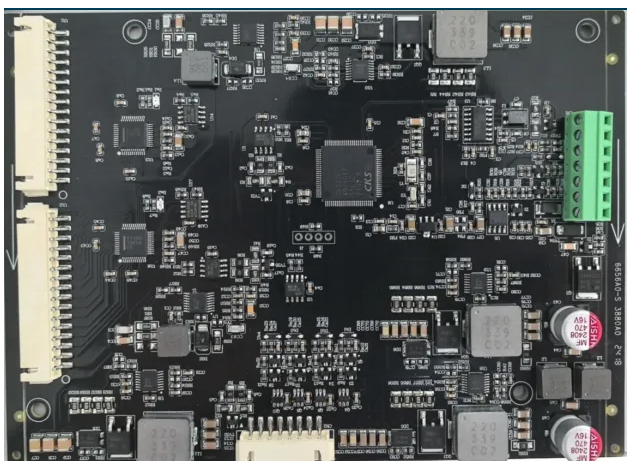

 CKS32F407的LED矩陣大燈硬件圖

CKS32系列MCU是基于Arm? Cortex?-M核心設計的高性能芯片，具有內核、內存和外設數量方面的可擴展性。這使得它不僅能支持從簡單到復雜的各種應用場景，還能確保系統的高性能和功能安全性，符合ISO 26262標準，并達到ASIL B安全等級。因此，該MCU非常適合用于需要高可靠性的汽車電子系統中，如先進的汽車照明系統。

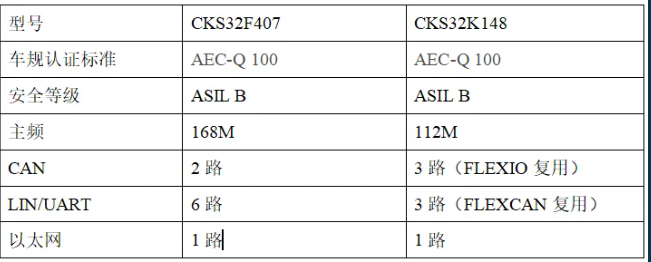

表1 LED矩陣大燈方案CKS32車規MCU

這款MCU的功能特點尤其引人注目。通過CAN總線接收來自車燈控制域ECU的指令后，CKS32 MCU利用UART硬件抽象層與LED驅動芯片進行通信。這種設計不僅保證了通訊的可靠性，還提高了系統的靈活性和兼容性。具體來說，一路UART通道可以與兩片MPQ7225芯片通信，以控制四路律動燈；另一路UART則與兩片N32LT3365芯片通信，用于管理兩個LED矩陣大燈。這樣的架構允許對單個LED的通斷、亮度調節及故障處理進行精確控制。

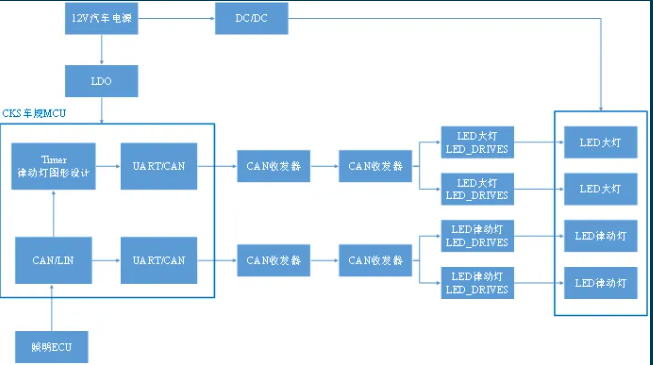

CKS車規LED矩陣大燈控制框圖

實際應用效果方面，基于CKS32 MCU的控制系統能夠根據照明ECU的指令，精準點亮指定的LED燈珠，并讓律動燈按照預設圖案動態顯示。這一過程極大地增強了夜間行駛的安全性，同時也為駕駛員帶來了個性化的視覺體驗。例如，在遇到對面來車時，智能前照燈系統可以自動調整光束角度和強度，避免造成對方眩目；律動燈則能增加車輛的獨特標識，提高辨識度。

總之，CKS32系列32位車規微控制器憑借其強大的性能、靈活的設計以及高標準的安全特性，為現代汽車照明系統提供了一個全面且可靠的解決方案。無論是提高駕駛安全性還是增強用戶體驗，CKS32 MCU都展示了其在推動汽車行業向更加智能化方向發展的巨大潛力。未來，隨著更多此類創新技術的應用，我們有理由相信，汽車照明系統將會變得更加智能、高效和人性化。
