圣邦微電子最新推出的SGM819SxQ是一款專為汽車應用、工業設備、電信、安全系統、網絡、醫療設備和不間斷電源系統設計的車規級看門狗定時器電路。這款獨立的看門狗定時器能夠有效預防因硬件或軟件問題引發的系統故障，確保系統的穩定性和可靠性。代理銷售圣邦微電子旗下全系列IC電子元器件-中芯巨能為您介紹圣邦微電子車規級看門狗定時器SGM819SxQ規格參數、應用領域、引腳圖、典型應用電路圖及可選型號。

SGM819SxQ規格參數

高效預防系統故障

SGM819SxQ的核心功能是其看門狗定時器機制，通過監控系統狀態并及時響應異常情況來防止系統崩潰。該器件配備有WDI（Watchdog Input）輸入端和nWDO（Watchdog Output）輸出端。在正常運行狀態下，WDI需要在預設的超時周期tWD內進行切換以清零看門狗定時器。如果系統出現錯誤事件，例如代碼陷入無限循環或者外設發生故障，導致WDI未能在tWD時間內復位，nWDO便會激活，發出警報信號通知系統存在潛在問題。

為了適應不同的應用場景，SGM819SxQ提供了六種可選的看門狗超時周期：3.4ms、6.8ms、108.8ms、1.7s、7.0s 和 27.9s。用戶可以根據具體需求選擇合適的超時周期，確保系統的高效運行與可靠保護。

靈活配置與高精度

SGM819SxQ 設有使能引腳nEN，用于控制設備是否開啟看門狗功能。若要啟用該功能，只需將帶有內置下拉電阻的nEN引腳接地或保持懸空狀態即可。此外，該器件還提供了兩種可選的看門狗激活時間：27.2ms和217.6ms，進一步滿足了不同應用場景的需求。其看門狗定時器精度達到了±20%，即使在復雜工況下也能保證可靠運行。

nWDO輸出采用開漏設計，支持低電平使能輸入，這使得SGM819SxQ易于與多種系統架構集成，提升了設計靈活性。無論是在汽車電子控制系統中，還是在工業自動化設備里，SGM819SxQ都能提供卓越的性能表現。

廣泛適用性與環保封裝

SGM819SxQ已經通過AEC-Q100認證，這意味著它完全符合汽車行業對電子元件的嚴格要求，能夠在極端環境下穩定工作。其工作溫度范圍從-40℃至+125℃，廣泛適用于各種嚴苛的工作環境，無論是極寒的北方冬季，還是炎熱的南方夏季，都能保證設備的正常運行。

此外，SGM819SxQ采用了符合環保理念的SOT-23-5綠色封裝形式，不僅減少了環境污染，還提高了生產效率。這種緊湊型封裝特別適合空間有限的應用場景，如車載電子設備和便攜式醫療儀器等。

SGM819SxQ應用領域

汽車應用

工業設備

電信

安全應用

網絡

醫療設備

UPS 系統

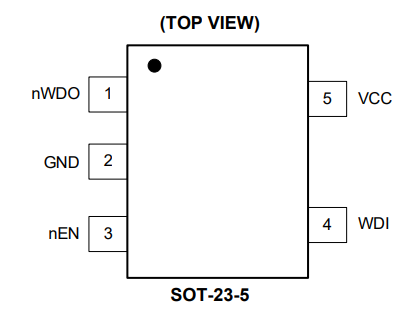

SGM819SxQ引腳圖

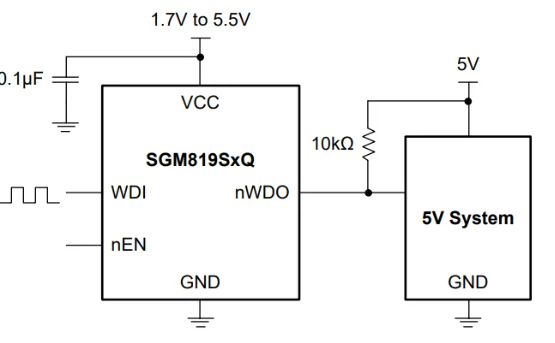

SGM819SxQ典型應用電路圖

SGM819SxQ可選型號

SGM819S-AQN5G/TR

SGM819S-BAQN5G/TR

SGM819S-BBQN5G/TR

SGM819S-CAQN5G/TR

SGM819S-CBQN5G/TR

SGM819S-DAQN5G/TR

SGM819S-DBQN5G/TR

SGM819S-EAQN5G/TR

SGM819S-EBQN5G/TR

SGM819S-FAQN5G/TR

SGM819S-FBQN5G/TR
