中微愛芯為L(zhǎng)ED顯示大屏提供了完整的驅動芯片解決方案，涵蓋通用邏輯控制芯片和專用驅動芯片。這些芯片不僅具備高性能、低功耗的特點，還擁有廣泛的溫度適應性和強大的靜電防護能力，確保了在各種環境下的穩定運行。中微愛芯代理商-中芯巨能為您介紹中微愛芯LED顯示大屏驅動芯片產品詳解及應用框圖。

中微愛芯為L(zhǎng)ED顯示大屏驅動芯片產品列表，具體如下圖：

如需產品規格書、選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

產品詳解

AiP74HC245 八路雙向總線接口

特性：正相三態輸出，ESD防護能力優秀（人體模式超過2000V，機械模式超過200V），工作溫度范圍廣（-40～85℃）。

應用：適用于需要雙向數據傳輸?shù)膽?yīng)用場景，如信號擴展或隔離。

AiP74HC595 串行輸入并行輸出移位寄存器

特性：低靜態電流（最大80uA），低輸入電流（最大1uA），寬工作電壓范圍（2V-6V），支持級聯使用，移位時鐘頻率可達30MHz。

應用：廣泛用于LED顯示屏的驅動，尤其是需要多點輸出控制的應用。

AiP74HC138 多路選擇解碼器

特性：寬工作電壓（2~6V），能驅動10個LSTTL負載，支持多路使能功能，獨立的低電平有效輸出。

應用：作為信號分離和內存芯片選擇解碼的理想選擇，適合復雜電路中的信號管理和分配。

AiP3358 LED驅動芯片

特性：內置三八譯碼器，消除拖影，支持8S/16S應用，內置短路保護、過流保護和開漏檢測。

應用：極大提高了刷新率，解決了LED漏電及短路造成的視覺問題，適用于高刷新率要求的LED屏幕。

AiP3326 恒流列驅動電路

特性：16個恒電流輸出通道，精確的電流輸出值（通道間差異<±1.5%，片間差異<±2%），快速響應時間（最小40ns），工作頻率高達25MHz。

應用：專為L(zhǎng)ED顯示屏設計，提供穩定的電流源以確保亮度一致性。

AiP3368 高性能LED驅動器

特性：支持3.3~5.0V電源電壓，恒流輸出范圍廣（5~45mA@5V, 5~30mA@3.3V），最大承受輸出電壓17V，通道間直流電流差異值±3.0%，內置鬼影消除功能。

應用：適用于對電流精度和抗干擾有較高要求的LED顯示系統。

AiP3353 PWM恒流LED驅動器

特性：16路PWM恒流輸出，支持1-32掃，內置開路檢測、消隱電路及電流精確控制技術，供電電壓3.3-6V，灰度等級最高可達16bit，工作溫度范圍-40~125°C。

應用：特別適合需要高灰度等級和高刷新率的LED顯示屏，如大型戶外廣告牌等。

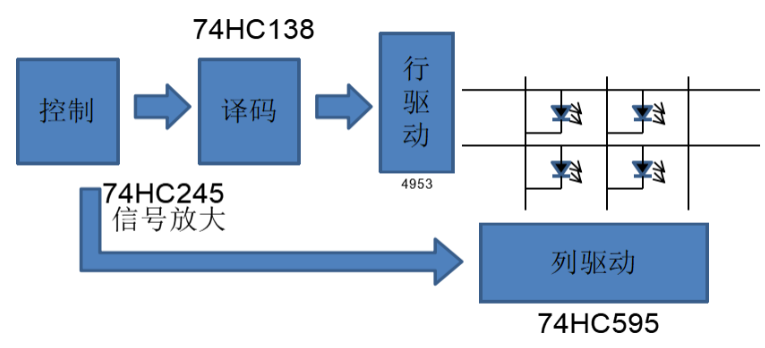

 單雙色屏應用框圖

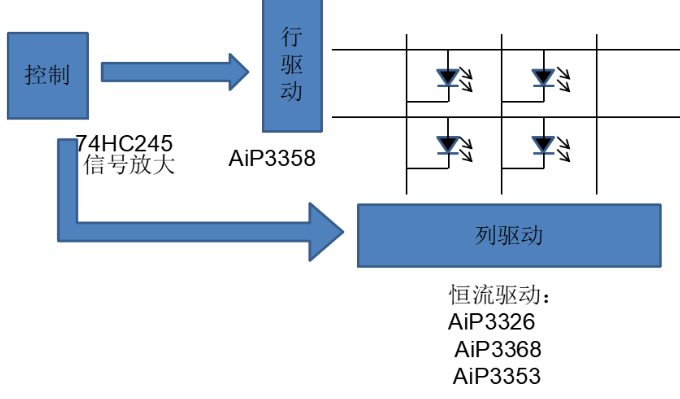

全彩屏應用框圖（一）

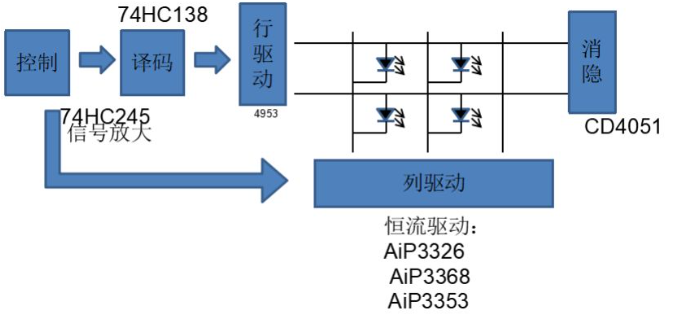

全彩屏應用框圖（二）

中微愛芯提供的這一系列LED顯示大屏驅動芯片，以其高效能、低功耗、寬泛的工作條件以及強大的保護機制，為L(zhǎng)ED顯示行業帶來了創新性的解決方案。無論是室內還是室外的大尺寸顯示器，都能找到合適的產品來滿足特定需求。
