在嵌入式系統和電子項目中，按鍵是用戶與設備進行交互的重要手段之一。獨立式按鍵接口電路是一種常見的按鍵連接方式，每個按鍵直接連接到單片機的一個GPIO引腳。這種方式簡單直觀，易于實現。單片機供應商-中芯巨能將詳細介紹如何設計單片機獨立式按鍵接口電路，并提供實際應用案例。
獨立式按鍵接口電路的基本原理是通過檢測按鍵的閉合狀態來判斷按鍵是否被按下。當按鍵未被按下時，按鍵對應的GPIO引腳處于高電平或低電平狀態；當按鍵被按下時，按鍵對應的GPIO引腳狀態發生變化。通過檢測這種變化，單片機可以判斷按鍵的狀態。
按鍵選擇：
選擇合適的按鍵類型，如機械按鍵、薄膜按鍵等。
確定按鍵的數量和布局。
電路連接：
每個按鍵的一端連接到單片機的一個GPIO引腳。
每個按鍵的另一端連接到電源（VCC）或地（GND），具體取決于按鍵的配置方式。
上拉電阻/下拉電阻：
使用上拉電阻或下拉電阻來確保按鍵未被按下時，GPIO引腳處于確定的電平狀態。
上拉電阻：按鍵未按下時，GPIO引腳為高電平；按鍵按下時，GPIO引腳為低電平。
下拉電阻：按鍵未按下時，GPIO引腳為低電平；按鍵按下時，GPIO引腳為高電平。
去抖動電路：
為了消除按鍵在按下和釋放過程中產生的抖動，可以在按鍵兩端并聯一個0.1μF的電容，以濾除高頻噪聲。
初始化GPIO引腳：
配置GPIO引腳為輸入模式。
設置上拉電阻或下拉電阻。
讀取按鍵狀態：
定期讀取GPIO引腳的狀態，判斷按鍵是否被按下。
為了提高可靠性，可以使用軟件去抖動算法，例如延時去抖動法。
處理按鍵事件：
當檢測到按鍵按下時，執行相應的操作，如控制LED亮滅、發送數據等。
以下是一個具體的獨立式按鍵接口電路設計示例：
硬件設計：
假設使用5個按鍵，分別連接到單片機的P0.0至P0.4引腳。
每個按鍵的一端連接到對應的GPIO引腳，另一端連接到地（GND）。
在每個按鍵的GPIO引腳上添加一個10kΩ的上拉電阻，連接到VCC（+5V）。
電路圖：
軟件設計：

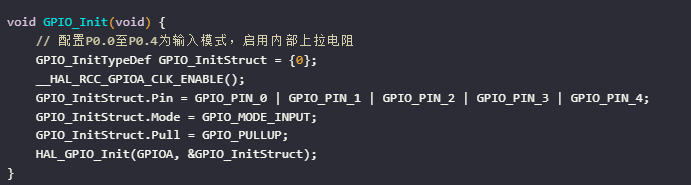

初始化GPIO引腳：
讀取按鍵狀態并處理按鍵事件：
設計單片機獨立式按鍵接口電路并不復雜，但需要注意一些細節，如按鍵的去抖動處理和GPIO引腳的配置。通過合理的設計和編程，可以實現穩定可靠的按鍵接口電路。希望本文能幫助你更好地理解和設計單片機獨立式按鍵接口電路。
