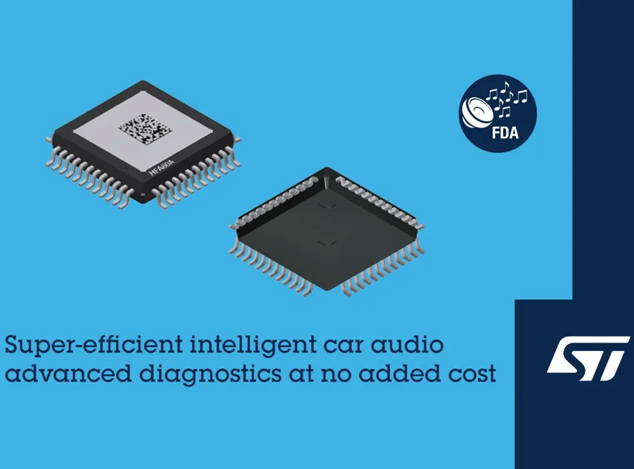

意法半導體（STMicroelectronics）推出的HFA80A車規模擬輸入D類音頻放大器，兼具高能效、小尺寸和低物料成本，并針對汽車和本機電磁兼容性（EMC）進行了優化的負載診斷功能。這款放大器為汽車音頻系統帶來了卓越的性能和可靠性。如需HFA80A產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

設計特點

濾波器前反饋拓?fù)浣Y(jié)構和2MHz PWM頻率

HFA80A采用濾波器前反饋拓?fù)浣Y(jié)構和2MHz標稱PWM頻率，使設計人員可以根據目標性能優化輸出濾波器。這一設計允許使用較小的外部元器件，實現緊湊的產品設計。

擴頻操作簡化了強制性CISPR 25規范的達標過程，無需設計額外的EMC專用濾波電路。

高性能音頻輸出

HFA80A在14.4V電壓時可以向2Ω揚聲器輸送高達4x49W功率，典型諧波失真（THD）僅為0.015%（1W/4Ω），提供清晰、強勁的音樂聽覺體驗。

揚聲器音質純凈，輸出噪聲和串?dāng)_很低。在加載1W/1kHz輸入信號和4Ω負載的情況下，電源電壓抑制比為80dB。

寬頻帶和低延遲

平直頻率響應高達40kHz，為高分辨率音頻帶來充足的帶寬。設計人員可以通過優化濾波器將其擴展到80kHz。

低延遲設計方法使HFA80A能夠處理高性能應用，例如降噪。

汽車專用診斷功能

負載診斷

HFA80A基于專門設計的抗噪算法，能夠檢測負載的異常狀況和變化。診斷功能包括每個通道獨立的直交流負載檢測、啟動時短路檢測，以及閾值可設置的過流保護。

其他診斷檢查包括直流輸入電壓失調檢測、輸出電流失調檢測，以及可選擇四種不同溫度警告的過熱保護功能。

控制與通信

可配置專用引腳和I2C總線接口

HFA80A配備一個可配置的專用引腳和I2C總線接口。當有新的診斷信息時，可配置專用引腳發出信號通知主微控制器，簡化了功放芯片與主控制器的通信連接，并減輕了CPU的運算負荷。

主控制器可以通過I2C總線接口控制功放芯片功能，訪問診斷數據。即使I2C控制功能失效，備份模式也可讓放大器繼續正常運行。

數字導納計（DAM）

HFA80A配備了數字導納計（DAM），幫助工程師無需使用外部測量工具或傳感器即可檢查所連接揚聲器的特性，從而簡化開發過程。

優勢總結

高能效：采用先進的D類放大技術，提高能效，降低功耗。

小尺寸：濾波器前反饋拓?fù)浣Y(jié)構和2MHz PWM頻率設計，允許使用較小的外部元器件，實現緊湊設計。

低物料成本：優化的設計減少了對外部元件的需求，降低了整體物料成本。

優化的EMC性能：擴頻操作簡化了CISPR 25規范的達標過程，無需額外的EMC專用濾波電路。

高性能音頻輸出：高功率輸出、低諧波失真和低噪聲，提供卓越的音頻體驗。

全面的診斷功能：多種負載診斷和保護功能，確保系統的可靠性和安全性。

靈活的控制與通信：可配置專用引腳和I2C總線接口，簡化與主控制器的通信連接。

結語

意法半導體的HFA80A車規模擬輸入D類音頻放大器憑借其高能效、小尺寸、低物料成本和優化的EMC性能，為汽車音頻系統帶來了卓越的性能和可靠性。其全面的診斷功能和靈活的控制與通信設計，進一步提升了系統的可靠性和開發效率。HFA80A是汽車音頻應用的理想選擇，將為用戶帶來更加清晰、強勁的音樂聽覺體驗。
