掃地機器人作為智能家居設備的新興代表，近年來受到了年輕人的廣泛青睞和重視，逐漸成為家庭及辦公環境中的必需品。隨著各地落實新一輪消費品以舊換新政策，家電市場的換新需求被激活。根據奧維云網數據顯示，2024年上半年中國掃地機銷售額同比增長19%，重回較快增長通道，在整個清潔電器市場中占比達到41%，穩居清潔賽道首位。

應用案例

掃地機器人的運作主要依賴一系列的芯片和傳感器來實現。這些芯片和傳感器負責導航、避障、路徑規劃以及吸塵等功能。其中，主控芯片是掃地機器人的“大腦”，負責協調機器人的各項動作，包括吸塵、移動和避障等。傳感器則負責接收周圍環境的信息，幫助機器人做出正確的判斷。除了主控芯片和傳感器之外，掃地機器人還需要用到其他一些芯片，如音頻功放芯片、運放芯片、電源管理芯片等。這些芯片共同協作，使掃地機器人能夠自主地完成清潔工作。我司是中微愛芯代理商，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

中微愛芯解決方案框圖

電源管理

LDO

LDO（低壓差線性穩壓器）輸出紋波小，噪聲小，有利于掃地機器人系統中的處理器和部分傳感器的穩定運行。在輸入輸出壓差不大的情況下，LDO是電源管理方案的首選。

AiP73XX系列：輸入電壓范圍寬，最高可達30V，具有多個固定輸出電壓，從1.8V覆蓋至5V，且可提供高達300mA的驅動電流。電路內部設有過熱、過流及安全工作區補償?shù)裙δ埽商峁㏒OT-89封裝形式。

AiP76XX系列：高性能、低壓差線性穩壓器，具有超低噪聲、超快響應和高PSRR的特點，同時集成了過流保護和熱過載保護，提高了電路的可靠性。提供多種輸出電壓版本選項，包括固定版本和可調版本，在工作條件下輸出電壓精度為±2%，可提供SOT23-5/DFN4封裝形式。

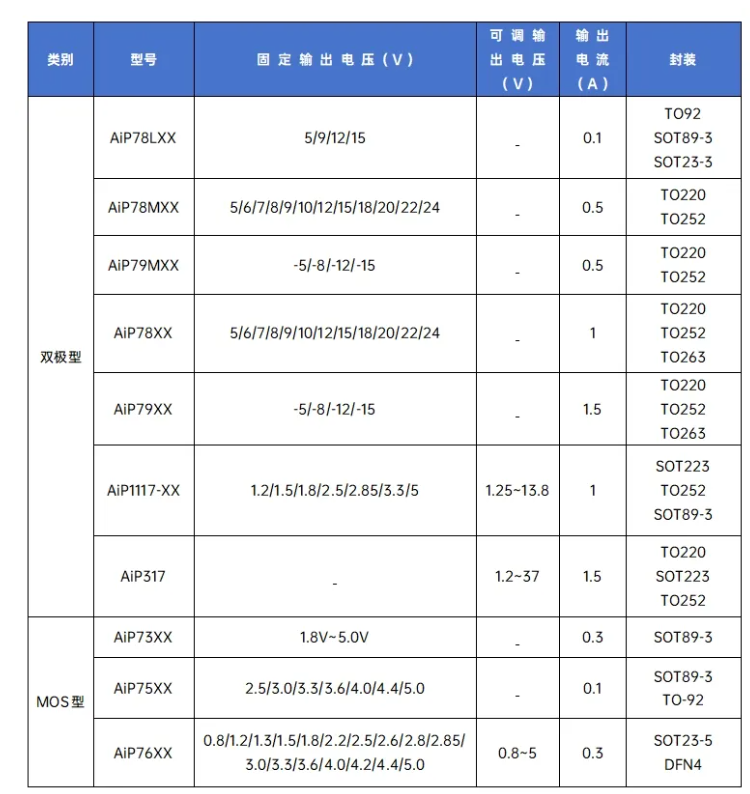

中微愛芯LDO產品列表，具體如下圖

電源監控

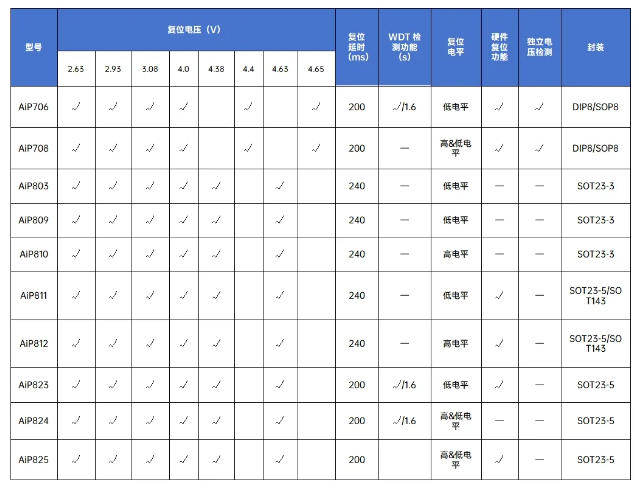

看門狗、復位電路

看門狗、復位電路一般用于監控和保護電子系統的穩定運行。在掃地機器人中，這些電路可以確保電源存在異常波動或MCU程序跑飛時，及時對MCU進行復位，使其仍能處于正常運行狀態，避免電機等設備無法正常控制而造成損壞，提高系統穩定性。

運放/電流檢測

在掃地機器人的方案中，運放的核心功能是對各類傳感器輸出信號進行放大，方便對模擬信號進行處理和判斷。通過運放精準檢測電池的電壓電流，能夠提供準確的電池容量信息以及系統電流的狀態，這對于掃地機器人的電池健康狀態以及系統運行可靠性極為重要。此外，運放產品配合各類傳感器使用，能夠幫助掃地機器人的避障等動作擁有更高的精準度。

AiP321LV/358LV/324LV系列：低電壓操作和軌到軌輸入輸出特性，具備極好的帶寬和壓擺率。單位增益穩定，輸入偏置電流低，非常適用于傳感器接口、有源濾波器等應用，提供SOT/SOP/TSSOP/MSOP封裝形式。

AiP86XX系列：納安功耗軌到軌輸入/輸出運算放大器，有單通道、雙通道和四通道三種選擇，增益帶寬積為5kHz、15kHz和100kHz三種選擇。工作電壓低至1.4V，設有關斷引腳，靜態電流低，適合電池電流檢測和傳感器調節等低頻應用。

AiP8199系列：零漂移、雙向電流檢測放大器，有3種固定增益可選：50V/V，100V/V，200V/V，采用零漂移架構，失調低。典型條件下，消耗的電源電流為110μA。可用于高、低側電流檢測，提供SOT363封裝。

中微愛芯運放/電流檢測產品列表，具體如下圖

模擬開關

模擬開關主要采用MOS管的開關方式實現了對信號鏈路的關斷或打開，從而完成信號選通及通斷功能。在方案中，模擬開關負責對各類傳感器信號進行選通，可節省ADC或IO口的使用數量。

AiP74HC4051：八選一模擬開關電路，內置3個地址選擇端（A0～A2），低有效的使能輸入端（），8路獨立的輸入/輸出端（Y0～Y7）及公共輸入/輸出端（Z）。電路內部有8個雙向模擬開關，每個開關的一端連接到獨立的輸入/輸出（Y0～Y7）端，另一端連接到公共的輸入/輸出（Z）端。

AiP74LVC1G3157：二選一模擬開關產品，可用于數字或模擬信號的多路復用。當電路在5V供電電壓下運作時，具有低于6Ω的導通阻抗，能夠確保信號的高完整性。可提供超小封裝XSON6以及SOT363和SOT23-6封裝。

LED顯示驅動

在掃地機器人、洗地機中，常使用LED進行設備狀態指示，同時部分機型還會增加LED氛圍燈效，為用戶提供更好的使用體驗和視覺效果。

AiP33504/06/10：分別是4通道、6通道、10通道直驅型恒流LED列驅動電路，可用于多種場合指示燈驅動，讓設備狀態一目了然。每個通道通過軟件獨立調節輸出占空比，從而可以單獨控制通道所驅動的LED的顯示亮度，提供SOP/MSOP/DFN/QFN等封裝形式。

AiP33629：9 GRID×16 SEG的低功耗高亮度恒流LED驅動芯片，支持兩種電流調節方式，單端最大可輸出45mA，單點256級調光，全局64級調光，多用于RGB炫彩呼吸顯示。可提供SOP32/ESOP32/LQFP32/QFN32封裝。

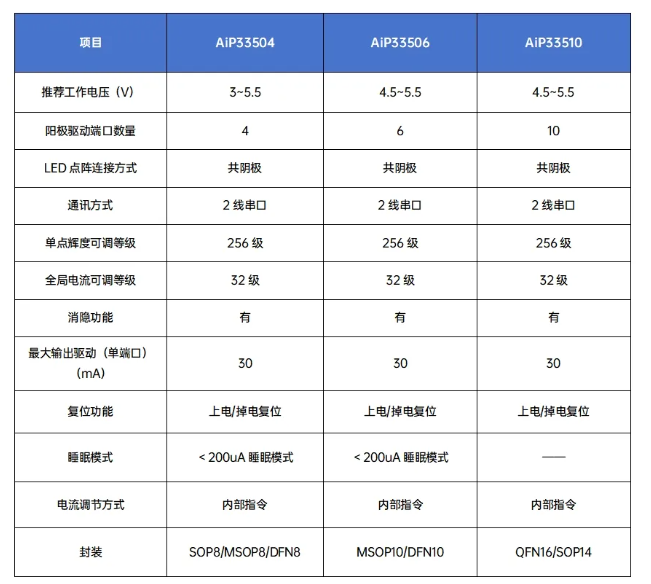

中微愛芯LED顯示驅動產品列表，具體如下圖

功放

掃地機器人擁有豐富的人機交互功能，音頻功放能夠?yàn)橛脩魩砀玫捏w驗以及產品附加值。

AiP1350：最大輸出4W的單聲道D音頻功率放大器，輸出端無需驅動耦合電容、自舉電容和緩沖網絡也可正常工作，內置過熱保護模塊。在全帶寬范圍內降低了EMI干擾，最大限度地減少對其他部件的影響，可提供ESOP8封裝。

AiP8002D：單聲道橋式驅動的音頻放大器，電源5V供電，總諧波失真小于1%時，可向4Ω負載提供2W的平均功率。設置了SD引腳，當SD腳接至高電平時，芯片進入關斷模式，靜態電流典型值為0.5μA。具有較強的射頻抗干擾能力，更適用于帶有藍牙和WIFI模塊的應用場景。

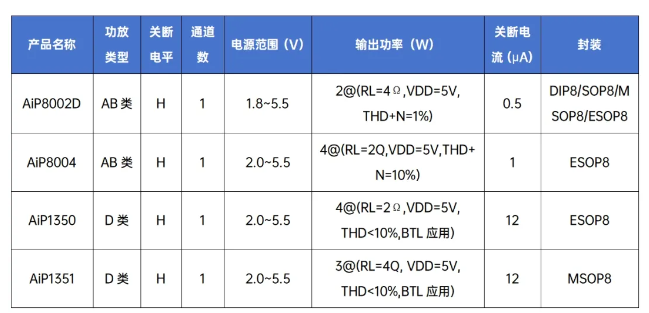

中微愛芯功放產品列表，具體如下圖

電機驅動

馬達驅動作為掃地機器人的關鍵組成部分，主要負責提供動力及操控設備運動方向。普遍采用直流無刷電機作為馬達，該電機具備高效率、低噪音以及長壽命等諸多優勢。

AiP6133：雙通道H橋電機驅動器芯片，每個H橋的輸出驅動器由N溝道功率MOSFET組成，用于驅動直流電機和其他感性負載，廣泛應用于運動控制類系統。

AiP6137/6138：單通道H橋電機驅動電路，每個H橋的輸出驅動器由N溝道功率MOSFET組成，用于驅動直流電機和其他感性負載，廣泛應用于運動控制類系統。

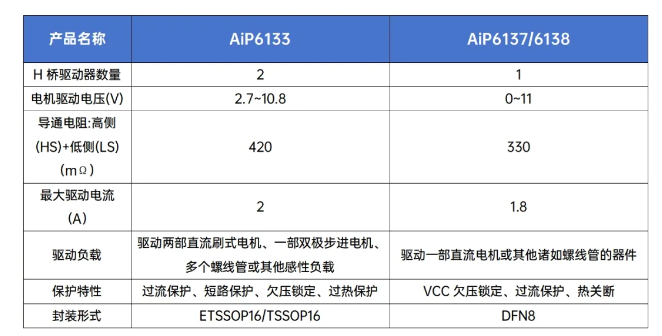

中微愛芯電機驅動品列表，具體如下圖

總結

中微愛芯提供的掃地機器人解決方案涵蓋了電源管理、電源監控、運放/電流檢測、模擬開關、LED顯示驅動、功放和電機驅動等多個方面。通過這些高性能、低功耗、高可靠性的芯片，掃地機器人不僅能夠?qū)崿F(xiàn)高效的清潔任務，還能提供更加智能化和人性化的用戶體驗。中微愛芯致力于為客戶提供全面的技術支持和服務，助力掃地機器人市場的發展和創新。我司是中微愛芯代理商，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
