納芯微推出的NSD3604/8-Q1系列多通道半橋柵極驅動芯片，專為多電機或多種負載應用設計。該系列產品覆蓋4/8路半橋驅動，可驅動最少4顆直流有刷電機，實現多通道大電流電機驅動，也可作為多通道高邊開關驅動使用。非常適合用于車窗升降、電動座椅、門鎖、電動尾門和比例閥等車身控制應用。

NSD3604/8-Q1系列產品特性

寬工作電壓：4.9V – 37V（最大值40V）

4/8通道半橋柵極驅動

可配置時序充放電電流驅動(CCPD)，優化EMC性能

集成2級電荷泵，實現100% PWM

集成2路可編程寬模運放

低功耗模式

16位 10MHz SPI通信

全面的診斷保護功能

工作溫度：Tj = -40°C ~ 150°C

封裝形式：VQFN40，VQFN56

AEC-Q100認證

可配置時序充放電電流驅動（CCPD）

在車身應用中，執行器的位置特殊性（如電動尾門和天窗非常靠近車身天線）對電機驅動提出了較高的電磁兼容性（EMC）要求。即使在PWM工作時，驅動器也需保持較低的輻射及傳導干擾（RE/CE）。

為了應對這些挑戰，NSD360x-Q1提供了可配置時序充放電電流驅動（CCPD: Configurable Charge/Discharge Current Profile Driver）。該模塊將MOS導通/關斷過程分為三個階段：

預充電/預放斷階段

充電/放電階段

尾充電/尾放電階段

所有階段的持續時間和驅動電流均可獨立配置。此外，NSD360x-Q1基于內部比較器反饋實際驅動時序（tDON/tDOFF, tRISE/tFALL），用戶可以通過這些時序反饋利用MCU改變各階段的持續時間和電流來實現閉環控制。

通過CCPD模塊，NSD360x-Q1不再需要外部門級電阻和GS/GD電容，閉環控制后可以保持驅動的一致性，避免負載和溫度等因素帶來的影響，同時還能降低驅動功耗并提高EMC性能。

寬模運放

NSD360x-Q1 內部集成了兩個高性能差分放大器（CSA1和CSA2），通過測量外部采樣電阻上的差分電壓來測量電流。CSAm模塊支持以下功能：

可編程增益和偏置

寬共模范圍

雙向輸入

Blanking功能

通過CSAm模塊，可以實現精準的電流采樣，節省客戶BOM成本。

全面的診斷保護功能

NSD360x-Q1 集成了全面的診斷保護功能，確保系統的安全性和可靠性：

實時電源及電荷泵電壓監控，實現全功能的欠壓過壓診斷保護（DVDD UV, PVDD OV, PVDD UV 和 VCP UV）

驅動模塊監控，實現VGS及VDS診斷保護

運行和關閉狀態下負載的開路、短路診斷（內置上下拉電流源，從而實現off狀態下的負載檢測）

過熱報警及過熱保護

看門狗

睡眠模式和工作模式下的剎車保護功能

所有診斷保護功能支持SPI配置或者信息讀取，也支持獨立的PIN腳實現IO狀態輸出（DRVOFF和nFLT共享一個引腳，需要SPI配置功能）。

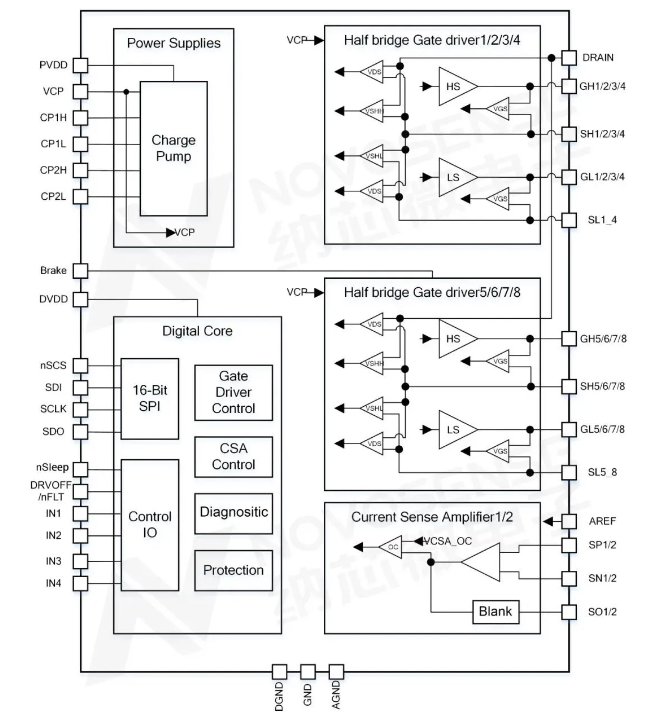

NSD3604/8-Q1系列功能框圖

NSD360x-Q1可選型號

NSD3604-Q1QAIR

NSD3604-Q1AJR

NSD3608-Q1QAJR

如需采購、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。

總結

納芯微NSD3604/8-Q1系列多通道半橋柵極驅動芯片以其卓越的性能和豐富的功能，成為多電機或多種負載應用的理想選擇。其獨特的CCPD技術、高性能差分放大器以及全面的診斷保護功能，不僅提高了系統的可靠性和穩定性，還顯著提升了EMC性能。無論是車窗升降、電動座椅還是電動尾門等應用，NSD360x-Q1都能提供高效、可靠的解決方案，助力汽車電子系統的發展。
