隨著汽車電子系統的日益復雜化和集成化，靜電放電（ESD）對車載電子設備的威脅也越來越大。車規級ESD保護二極管作為關鍵的防護元件，能夠有效防止靜電對敏感電路造成的損害。本文將詳細介紹幾種常見的車規級ESD保護二極管型號及其特點和應用領域。

一、車規級ESD保護二極管的重要性

車規級ESD保護二極管是專為汽車環境設計的靜電放電保護器件。它們不僅需要滿足AEC-Q101等嚴格的汽車標準，還必須在極端溫度、振動和其他惡劣條件下保持高可靠性。這些二極管通常具有低鉗位電壓、低動態電阻和低寄生電容的特點，以確保高效的ESD保護和良好的信號完整性。

二、常用車規級ESD保護二極管型號

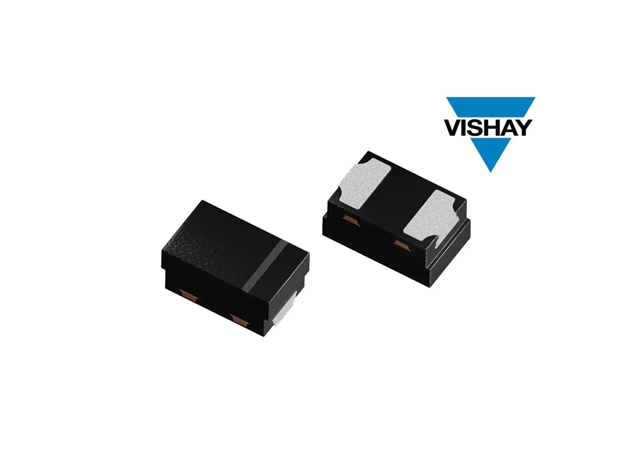

1. Vishay VETH100A1DD1

封裝：DFN1006-2B

特性：

占位面積小，高度低

觸發電壓 > 100 V，采用回彈技術

鉗位電壓低至31 V（1 A下）

動態電阻低至0.4 Ω

最大電容僅為2 pF

符合OPEN Alliance 100Base-T1和1000Base-T1標準

數據線瞬態保護達到ISO 10605和IEC 61000-4-2規定的±15 kV（1000次接觸放電）

工作電壓為±24 V

應用：車載以太網、CAN總線、娛樂信息系統、傳感器網絡、動力管理系統、安全氣囊系統等。

2. ASIM ESD15B330TR

封裝：SOT-23

特性：

低鉗位電壓

低動態電阻

寄生電容低

符合AEC-Q101標準

耐受多次ESD沖擊

支持高速數據傳輸

應用：CAN總線、LIN總線、USB接口、觸摸屏控制器、傳感器接口等。

3. STMicroelectronics ESD9B3.3ST5G

封裝：SC-70

特性：

雙向ESD保護

低漏電流

快速響應時間

低寄生電容（0.5 pF）

高耐受電壓

符合AEC-Q101標準

應用：車載通信模塊、導航系統、音響系統、攝像頭接口、車身控制模塊等。

4. ASIM ESD24R030TR

封裝：SOT-23

特性：

低鉗位電壓

低動態電阻

低寄生電容

高耐受電壓

符合AEC-Q101標準

適用于高速數據傳輸

應用：車載以太網、CAN總線、LIN總線、USB接口、觸摸屏控制器等。

5. ASIM ESD24R1102A

封裝：SOT-23

特性：

低鉗位電壓

低動態電阻

低寄生電容

高耐受電壓

符合AEC-Q101標準

適用于高速數據傳輸

應用：車載以太網、CAN總線、LIN總線、USB接口、觸摸屏控制器等。

6. STMicroelectronics ESDR0502BT1G

封裝：SC-70

特性：

低電容（0.5 pF）

低鉗位電壓

低泄漏

小型封裝

停止電壓：5 V

響應時間小于1.0 ns

符合AEC-Q101標準

IEC61000-4-2 4級ESD保護

應用：車載通信模塊、導航系統、音響系統、攝像頭接口、車身控制模塊等。

7. Littelfuse DALC208SC6

封裝：SOT23-6

特性：

低鉗位電壓

低動態電阻

低寄生電容

高耐受電壓（9 V, 15 kV）

符合AEC-Q101標準

適用于高速數據傳輸

應用：車載以太網、CAN總線、LIN總線、USB接口、觸摸屏控制器等。

三、選擇合適的ESD保護二極管

選擇合適的ESD保護二極管時，需要考慮以下幾個因素：

工作電壓：選擇與被保護電路的工作電壓相匹配的ESD保護二極管。

鉗位電壓：較低的鉗位電壓可以提供更好的保護效果。

動態電阻：較低的動態電阻有助于更快地響應并吸收ESD能量。

寄生電容：對于高速數據傳輸線路，應選擇寄生電容較低的二極管，以避免影響信號完整性。

封裝尺寸：根據實際應用中的空間限制選擇合適的封裝尺寸。

認證標準：確保所選二極管符合AEC-Q101等汽車標準。

四、總結

車規級ESD保護二極管在汽車電子系統中發揮著至關重要的作用，能夠有效防止靜電放電對敏感電路造成的損害。通過了解不同型號的特性和應用領域，設計人員可以選擇最適合其項目的ESD保護解決方案。隨著汽車電子技術的不斷發展，車規級ESD保護二極管將繼續演進，以應對更復雜和多樣化的應用場景。如需車規級ESD保護二極管選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
