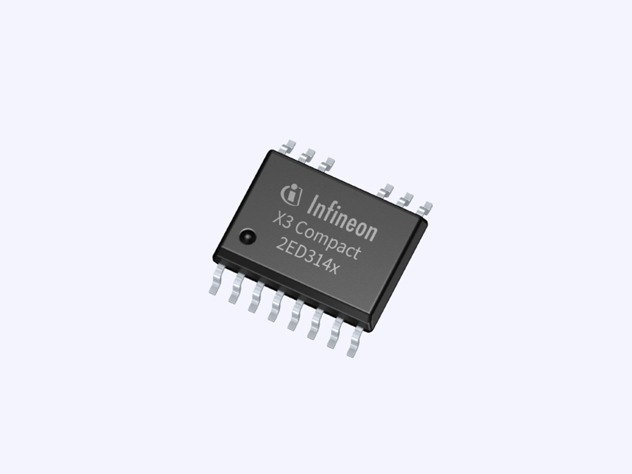

英飛凌推出的EiceDRIVER?2ED314xMC12L系列是一款專為驅動SiMOSFET、IGBT以及SiCMOSFET設計的雙通道隔離柵極驅動器IC。該系列的所有產品均采用14引腳DSO封裝，并具備8mm的輸入-輸出爬電間距，提供加強的絕緣性能。此外，所有型號均配備了死區時間控制（DTC）功能和獨立驅動通道，這使得它可以作為雙通道低壓側驅動器、雙通道高壓側驅動器或半橋柵極驅動器運行，并且用戶可以根據需要配置死區時間。

產品型號

該系列包括以下型號：

-2ED3140MC12L

-2ED3141MC12L

-2ED3142MC12L

-2ED3143MC12L

-2ED3144MC12L

-2ED3145MC12L

-2ED3146MC12L

-2ED3147MC12L

產品特性

-兼容性：適用于600V/650V/1200V/1700V/2300V電壓等級的IGBT、硅和碳化硅MOSFET。

-輸出電流：提供高達6.5A的典型峰值輸出電流。

-輸出電壓：35V的絕對最大輸出電源電壓。

-輸入電壓：支持3.3V和5V兩種輸入電源電壓。

-安全特性：具備主動關機和短路箝位功能。

-隔離技術：采用電隔離無芯變壓器柵極驅動器技術。

-電氣間隙：輸入到輸出的電氣間隙和爬電距離為8毫米，通道到通道的電氣間隙和爬電距離為3.3毫米。

應用優勢

-快速響應：非常適合于快速開關應用，具有39ns的傳播延遲和5ns的通道間延遲失配。

-抗干擾性：具有高共模瞬態抗擾度（CMTI>200kV/μs）。

-安全認證：通過UL1577（文件編號311313）認證，并符合IEC60747-17標準的加強絕緣要求（計劃中）。

應用領域

-電動汽車充電：支持高效、可靠的EV充電解決方案。

-儲能系統：適用于儲能和不間斷電源系統（UPS）。

-太陽能逆變器：提升太陽能發電系統的性能。

-服務器與電信電源：適用于服務器和電信開關電源（SMPS）。

-電機驅動：支持交流電機和無刷直流電機驅動器。

-電動工具：適用于園藝工具和其他戶外電源設備（OPE）。

英飛凌EiceDRIVER?2ED314xMC12L系列以其卓越的性能和廣泛的適用性，成為眾多工業和商業應用的理想選擇，尤其是在需要高效率和高可靠性的場合。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
