隨著電動汽車日益成為日常生活的一部分，對更高效的充電解決方案的需求也日益增長。高功率非車載充電器是支持電池組解決方案的功能模塊。這種充電器組合在通用輸入范圍內工作，并使用高端 MCU 來控制功率因數校正 (PFC) 并管理零電壓開關 (ZVS) - 位于系統次級側的半橋開關轉換器。MCU 可以更好、更安全地控制輸出參數，其 CAN 接口可幫助客戶瞄準廣泛的客戶群。
系統優勢：
PFC IC R2A20112ASP 采用交錯式 PFC 的臨界傳導模式
由于 ZVS 階段是通過 MCU 控制的，因此很難復制
數字控制器保護和功能，如 UVLO、OVP、OCP、OTP 和浪涌電流
可升級至更高電流系統，并可選擇在次級側添加同步整流
CAN/SPI 實現連接到遠程信息處理智能網卡。
電池健康實施

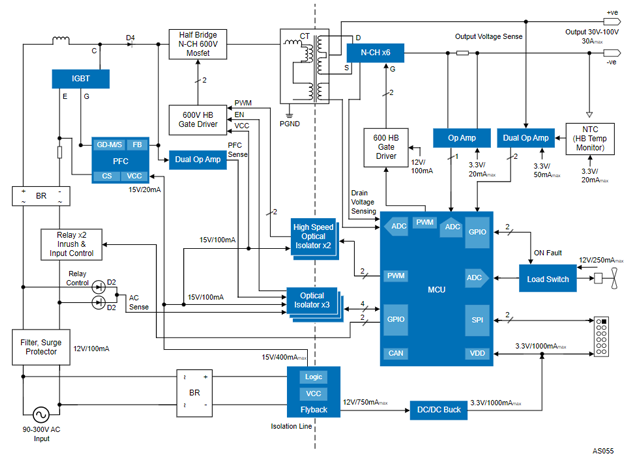

瑞薩電子3KW 非車載電動車充電器解決方案框圖
瑞薩電子3KW 非車載電動車充電器解決方案所需芯片
RBN40H65T1FPQ-A0：IGBT 650V 40A TO-247A 內置 FRD
R2A20112ASP：臨界傳導模式交錯式 PFC 控制 IC
ISL28214：雙路通用微功耗、RRIO 運算放大器
RJK1575DPA：Nch 單功率 MOSFET 150V 25A 48Mohm Wpak3F
RV1S9213A：IPM驅動光電耦合器（光耦合器）
RV1S2281A：直流輸入/單晶體管輸出光電耦合器（光耦合器）
iW1819：18W AccuSwitch? AC/DC 數字初級側開關
RAA211630：具有內部補償和可編程頻率的集成 FET 60V、3A 同步降壓穩壓器
RX66T：最適合工業、家電和機器人應用中的電機控制的 32 位微控制器
SLG59H1013V：高壓 GreenFET 負載開關
ISL28133：單路微功耗、斬波穩定、RRIO 運算放大器
如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
該參考設計簡介該參考設計完全滿足客戶對帶遠程信息處理的儀表盤的所有要求。它包括連接性、指示燈、移動屏幕的 Wi-Fi 鏡像、低功耗藍牙? (LE) 連接以及 TFT 和攝像頭圖像顯示的亮度控制。系統優勢：經濟高效、緊湊且簡單的真實車輛儀表盤，實現圖形和連接。示例應用軟件可快速...【詳情+】

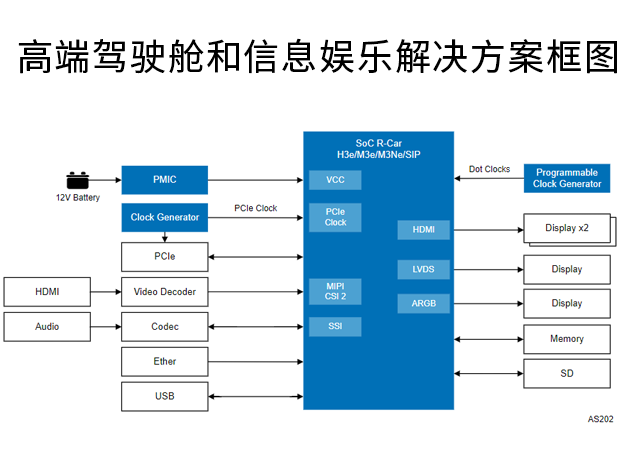

瑞薩電子代理商-中芯巨能今天分享瑞薩電子高端駕駛艙和信息娛樂解決方案，內容包含該方案中文介紹、框圖及所需芯片介紹。高端駕駛艙和信息娛樂解決方案中文介紹R-Car (H3/M3/M3N) 片上系統 (SoC)、電源管理 IC (PMIC) 和可編程時鐘發生器的組合可實現多功能解決方案。它們可實...【詳情+】
