英飛凌EH-2000-HA-UD助力上能電氣儲能變流器

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-06-14 10:39:32 瀏覽量：

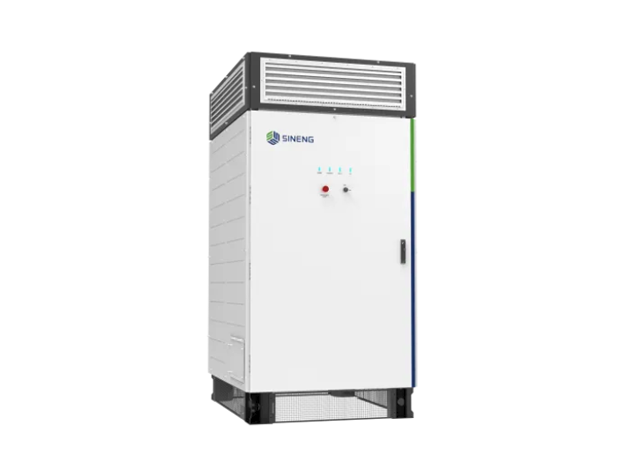

EH-2000-HA-UD是一款由上能電氣基于英飛凌IGBT7技術開發的新一代高功率密度2MW儲能變流器PCS。它采用了英飛凌最新的EconoDUAL? 3封裝的750A 1200V模塊，型號為FF750R12ME7_B11。這一模塊的應用顯著簡化了系統設計，并提升了功率密度。單機功率在不改變機箱尺寸的前提下，從1.725MW提升至2MW，同時交流輸出電流達到1840A/690V，功率密度相較競品提高了8%至26%。

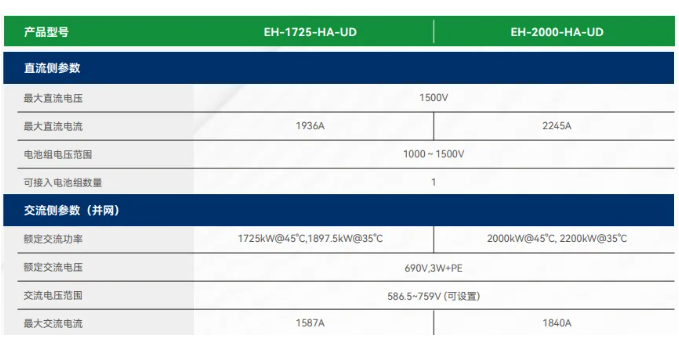

上能儲能變流器PCS主要參數

儲能逆變器設計采用三電平拓撲，EH-2000-HA-UD具有高達99%的轉換效率，電能質量更優，支持PQ、VF、SVG、VSG功能，并且具備快速功率調度、離網運行和“黑啟動”等特性，展現出強大的電網適應能力。

EH-2000-HA-UD之所以能實現“小身材，大能量”，其成功之處在于IGBT技術的不斷發展。IGBT作為儲能變流器電能轉換的核心元件，起著控制電流開關和關閉的關鍵作用。若這一關鍵元件具備強大功率和低能耗，將有助于減小散熱系統體積和重量，縮小變流器尺寸，或增加變流器輸出功率，而EH-2000-HA-UD正是采用了后者設計理念。

EH-2000-HA-UD所采用的FF750R12ME7，是一款1200V/750A的IGBT模塊，搭載英飛凌最新一代IGBT7技術。相比于英飛凌的IGBT4技術，IGBT7采用了更精細的MPT微溝槽柵技術，提高了溝道密度、降低芯片厚度，精心設計了元胞結構和間距，優化了寄生電容參數，從而實現了最佳的開關性能。如需英飛凌產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
