瑞薩RL78系列是真正的低功耗微控制器 (MCU) ，此系列提供三種低功耗模式，通過禁用空閑 CPU 功能來最大限度延長電池壽命。Renesas代理商-中芯巨能為您提供瑞薩RL78 系列產品功能詳解。

SNOOZE 模式序列器（截至 2023 年，僅 RL78/G23、G22 具有此功能）

此功能使您無需喚醒 CPU 即可接收數據。獨特的 SNOOZE 模式允許一些外設（例如 ADC 和 UART）在待機模式下運行。RL78/G23 和 RL78/G22 具有 SNOOZE 模式序列器，可在 SNOOZE 模式下運行大多數外設功能。SNOOZE 模式序列器可使應用程序的功耗更低。

待機模式

RL78 MCU 包括 HALT 和 STOP 模式：

HALT 模式可禁用 CPU 操作，從而節省高達 80% 的 MCU 總電流，同時允許快速的 CPU 啟用時間

STOP 模式通過禁用更多 CPU 功能來實現最低功耗

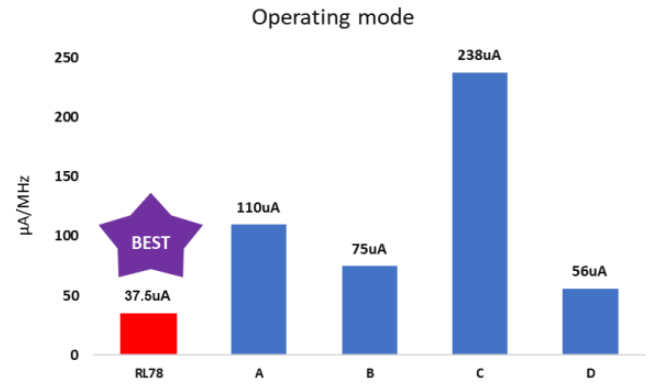

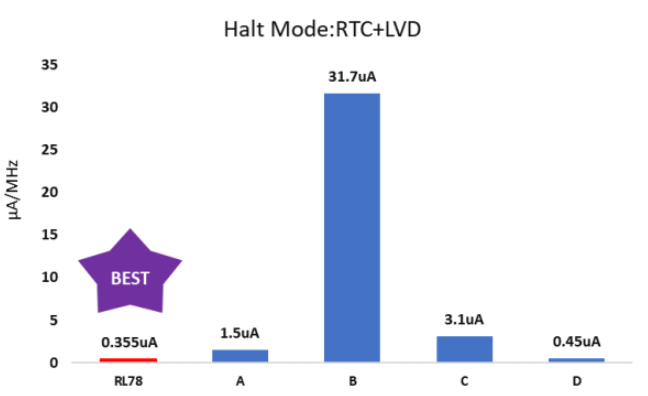

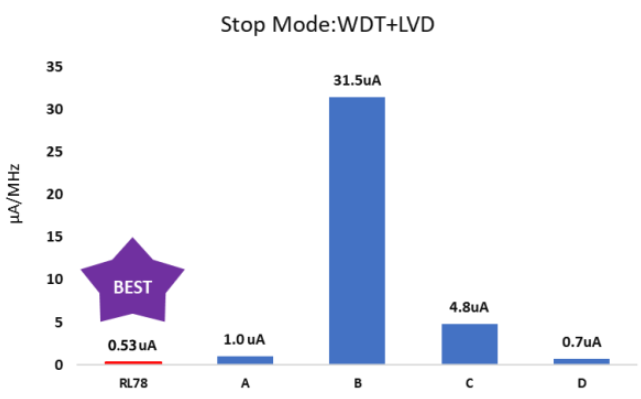

功耗值

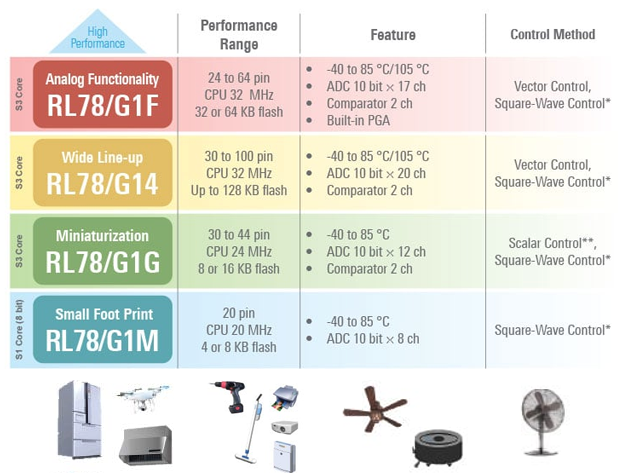

RL78 MCU 提供前所未有的產品陣容

超過 1000 臺設備

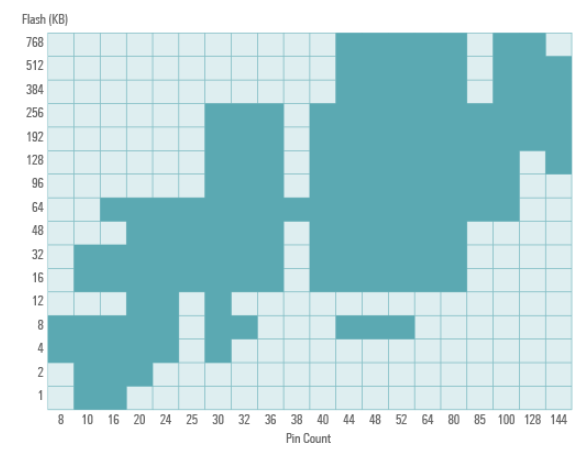

采用 8 至 144 引腳封裝和 1KB 至 768KB 閃存

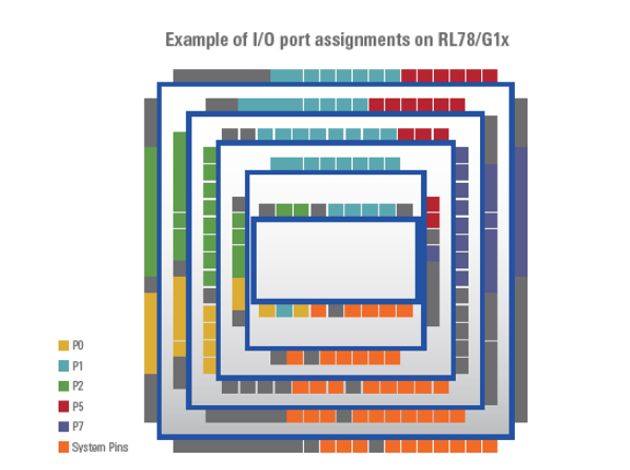

優異的引腳兼容性

即使引腳數發生變化，外圍功能引腳和輸入/輸出引腳的大致位置仍保持不變，因此可保持可擴展性。客戶可以放心地繼續使用 RL78 系列微控制器。

客戶可針對從低端到高端的產品型號使用標準化電路板，提高驗證過程的效率。

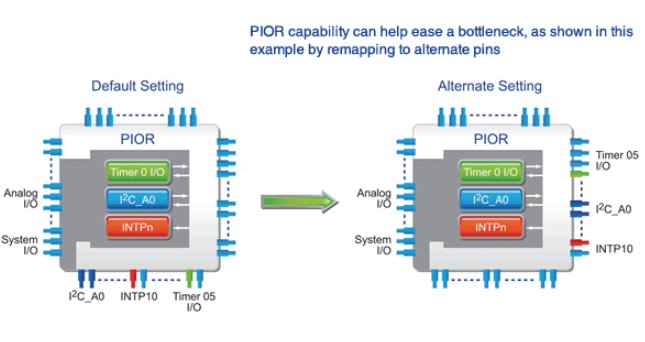

外設 I/O 重定向 (PIOR) 功能將功能重新映射到備用端口

由于布局或外設引腳共享限制，現有的外設 I/O 引腳分配可能會發生沖突

通過緩解引腳上的功能瓶頸來優化外設引腳功能

RL78 外設 I/O 重定向 (PIOR) 功能

RL78 微控制器的 CPU 核心采用三級流水線和哈佛結構

RL78 CPU處理性能壓倒其他MCU供應商的CPU內核。

具有流水線功能的 16 位 CPU 內核

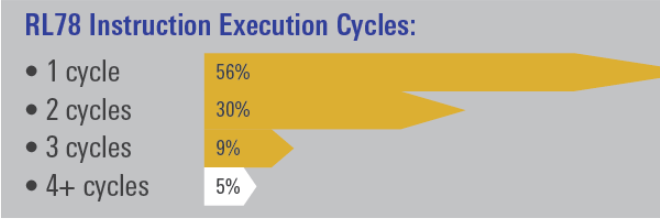

高效指令執行 -> 1-2 個周期內執行效率達 86%

單周期乘法（HW 數學輔助）

DMA 引擎（最多 4 個通道）

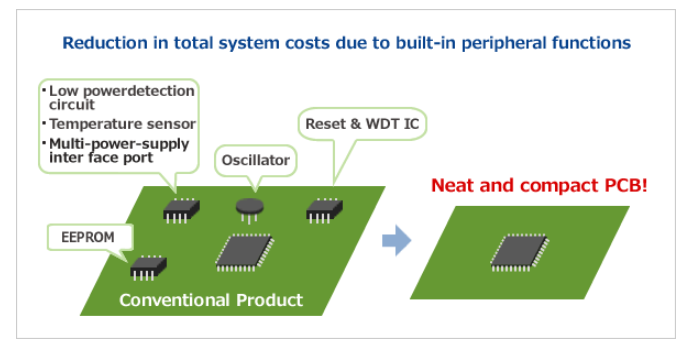

微電腦內置功能

復位電路

低電量檢測電路

看門狗定時器

高精度 (1%) 片上振蕩器

數據閃存

溫度感應器

多電源接口端口

了解更多RL78系列，請點擊RL78選型表
